SP-1200AC — комплект автоматики для откатных ворот массой до 1200 кг и длиной до 12 м. Электропривод 450 Вт с асинхронным двигателем на медной обмотке и металлическим редуктором, магнитные концевики, фотоэлементы и сигнальная лампа в базовой комплектации. Рабочая температура от -20°C до +70°C — комплект рассчитан на круглогодичную работу в климате Украины. Производитель — SP Premier, фурнитура и автоматика для откатных ворот с 2002 года. Гарантия: 36 месяцев на привод, 12 месяцев на периферию.

Скачать паспорт на комплект автоматики для откатных ворот SP-1200AC

Описание комплекта автоматики для откатных ворот SP-1200AC

Комплект автоматики SP-1200AC предназначен для автоматизации откатных консольных ворот массой до 1200 кг и длиной до 12 м (две створки, открывающиеся навстречу друг другу). Движение полотна обеспечивает выходная шестерня электропривода, которая зацепляется с зубчатой рейкой, закрепленной вдоль нижнего края рамы ворот. Зубчатая рейка в комплект не входит и подбирается отдельно под ширину проезда.

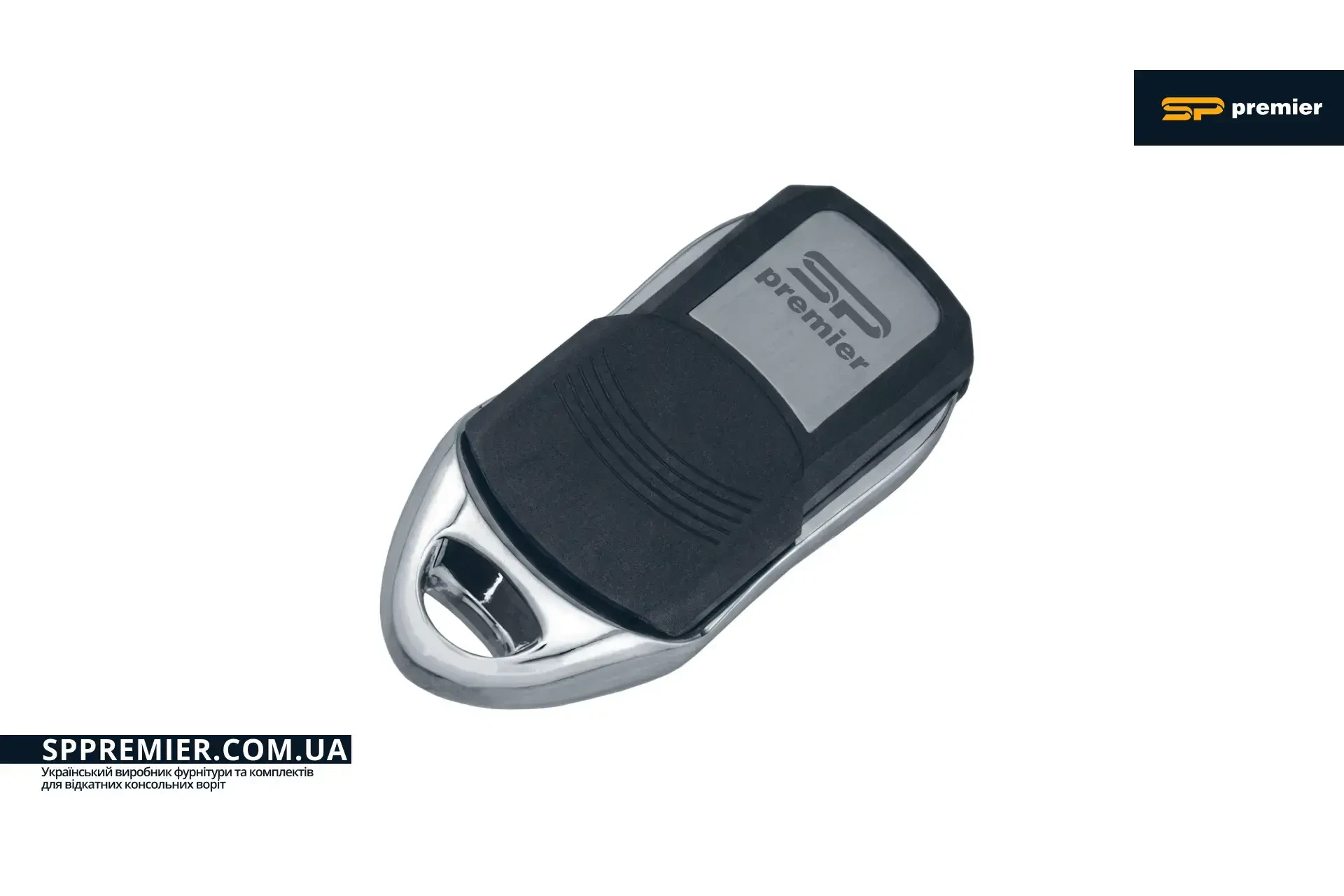

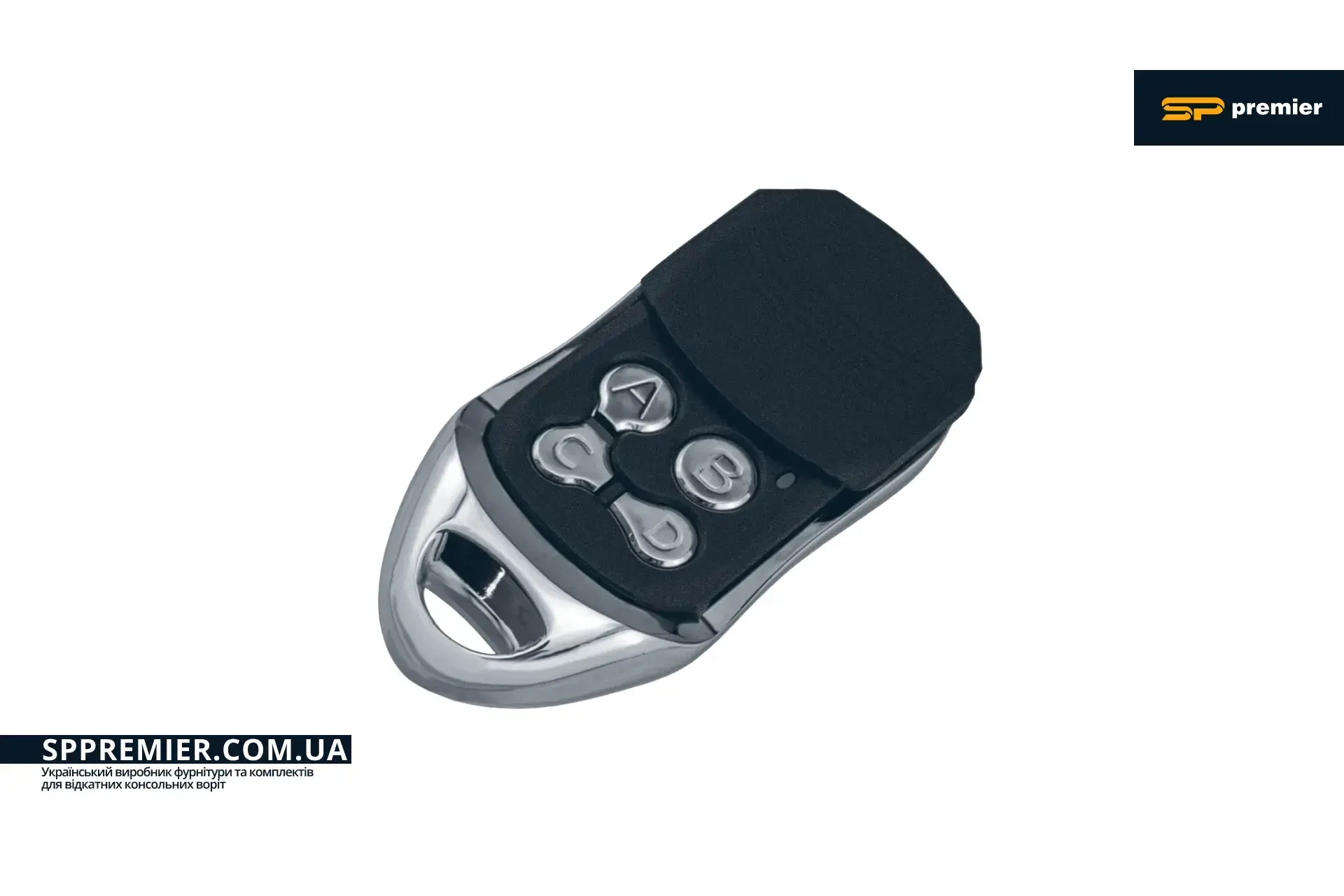

Управление — с пульта дистанционного управления на частоте 433,92 МГц с рабочей дальностью от 30 м. Одно нажатие кнопки открывает ворота, повторное — выполняет обратное действие. Такая логика предусмотрена из соображений безопасности: ворота никогда не двигаются без команды пользователя. В память блока управления можно записать до 40 пультов — достаточно для большой семьи или объекта с несколькими пользователями.

Безопасность движения обеспечивают два контура:

• Инфракрасные фотоэлементы — обнаруживают пешеходов, транспорт и другие объекты, пересекающие ИК-луч, и предотвращают закрытие ворот на препятствии.
• Сигнальная лампа с антенной — мигающий световой сигнал предупреждает людей поблизости о движении створки.

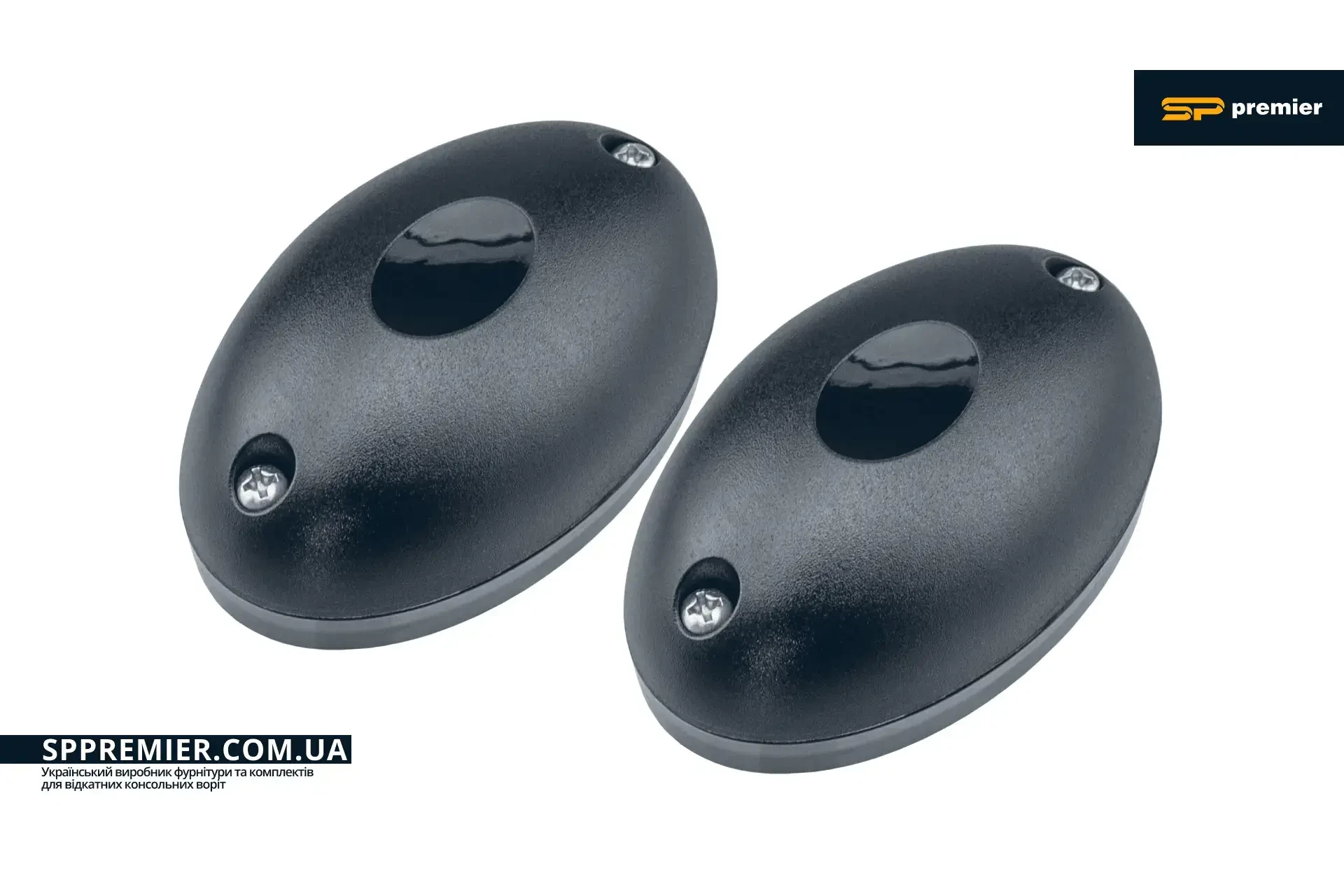

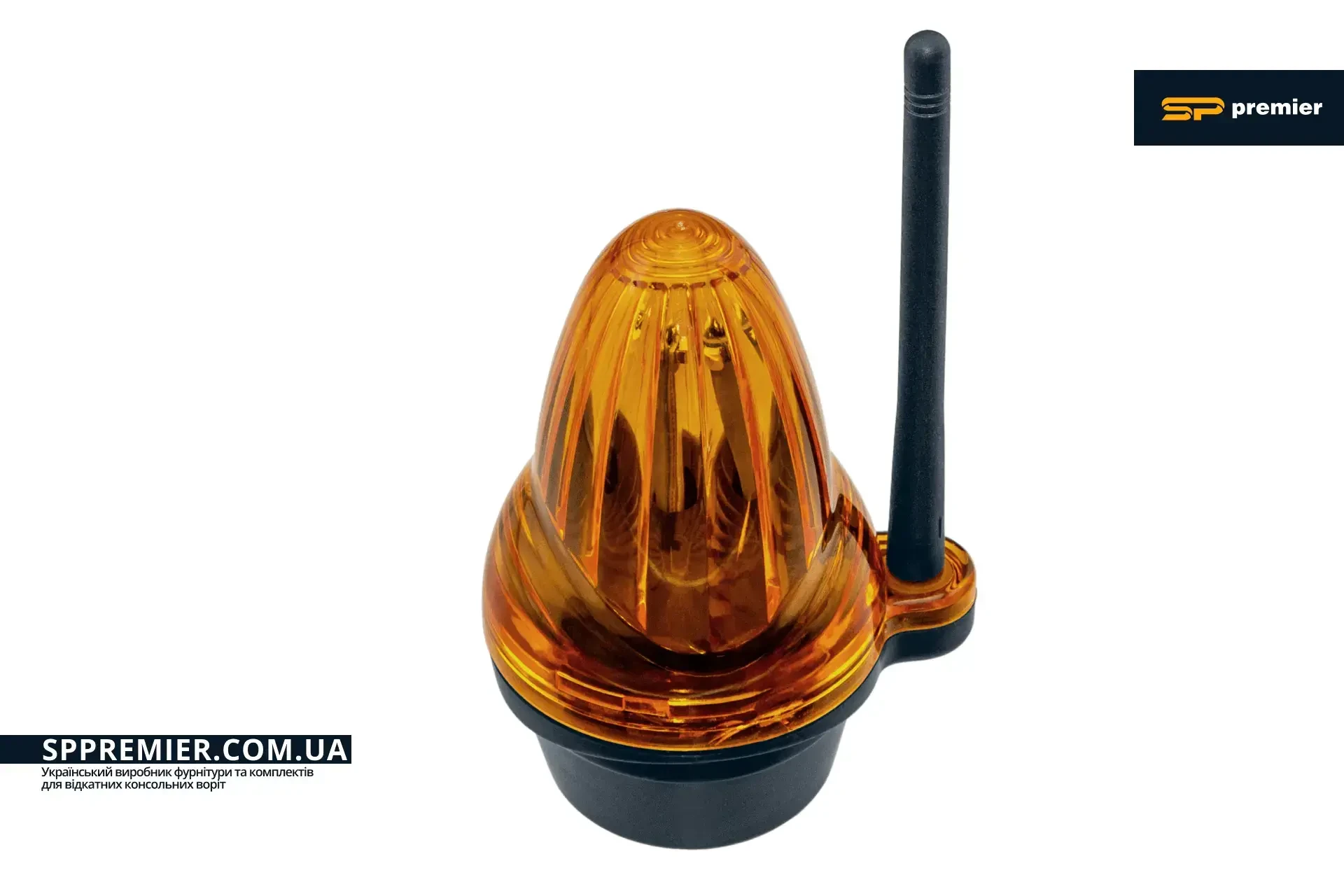

Инфракрасные фотоэлементы и сигнальная лампа с антенной

Редуктор имеет функцию самоблокировки: в закрытом состоянии ворота невозможно сдвинуть вручную без ключа — это дополнительная защита от взлома. При отключении электроэнергии привод переводится в ручной режим специальным ключом разблокировки, и ворота открываются вручную.

Преимущества автоматики SP-1200AC

Мощный привод для тяжелых ворот

Электродвигатель мощностью 450 Вт перемещает створку массой до 1200 кг со скоростью 11–13 м/мин. Рабочий режим S2 (20 мин) обеспечивает стабильную работу при ежедневном интенсивном использовании.

Работа зимой без сбоев

Диапазон рабочих температур -20°C ~ +70°C и класс защиты IP44 (от пыли и брызг воды с любого направления) рассчитаны на украинский климат — мороз, снег, повышенную влажность.

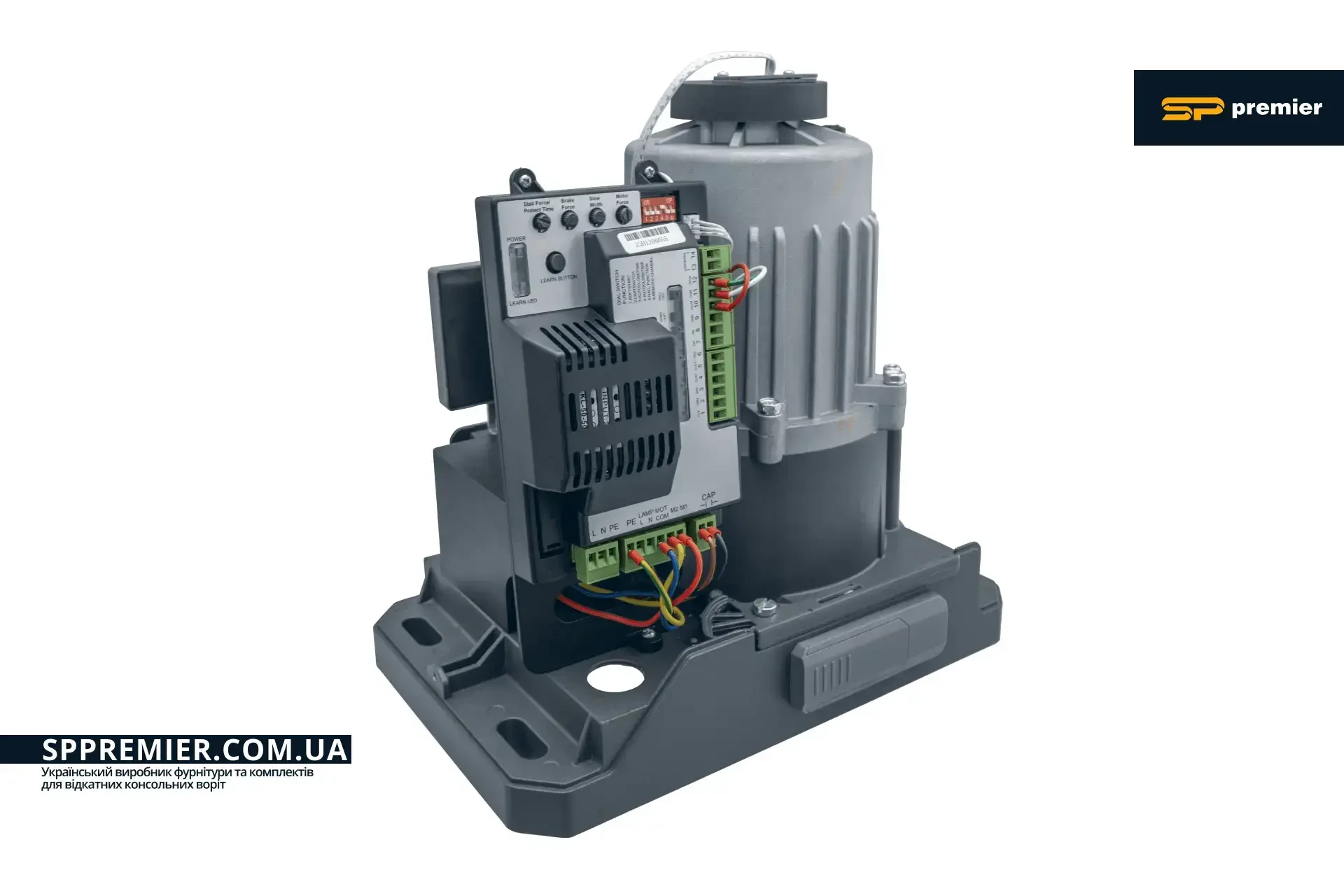

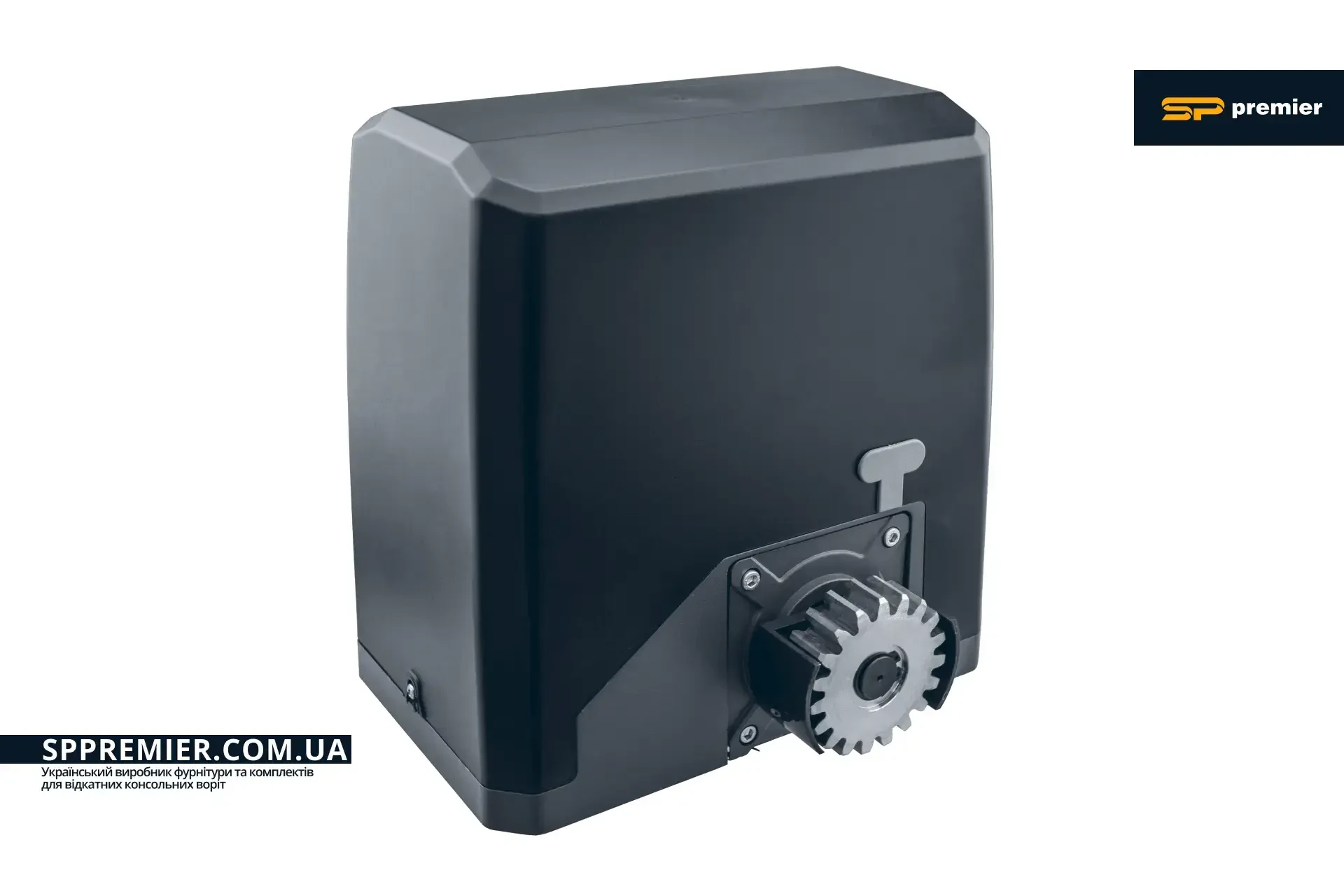

Электропривод комплекта автоматики для откатных ворот SP Premier SP-1200AC

Магнитные концевики вместо механических

Бесконтактные магнитные концевики крепятся на зубчатую рейку и определяют крайние положения створки без физического контакта. В отличие от механических, они не замерзают зимой и не изнашиваются — позиционирование остается точным на протяжении многих лет.

Плавный старт и плавная остановка

Привод разгоняет и замедляет полотно без рывков. Это снижает ударные нагрузки на рейку, шестерню и редуктор и продлевает срок службы всей механики ворот.

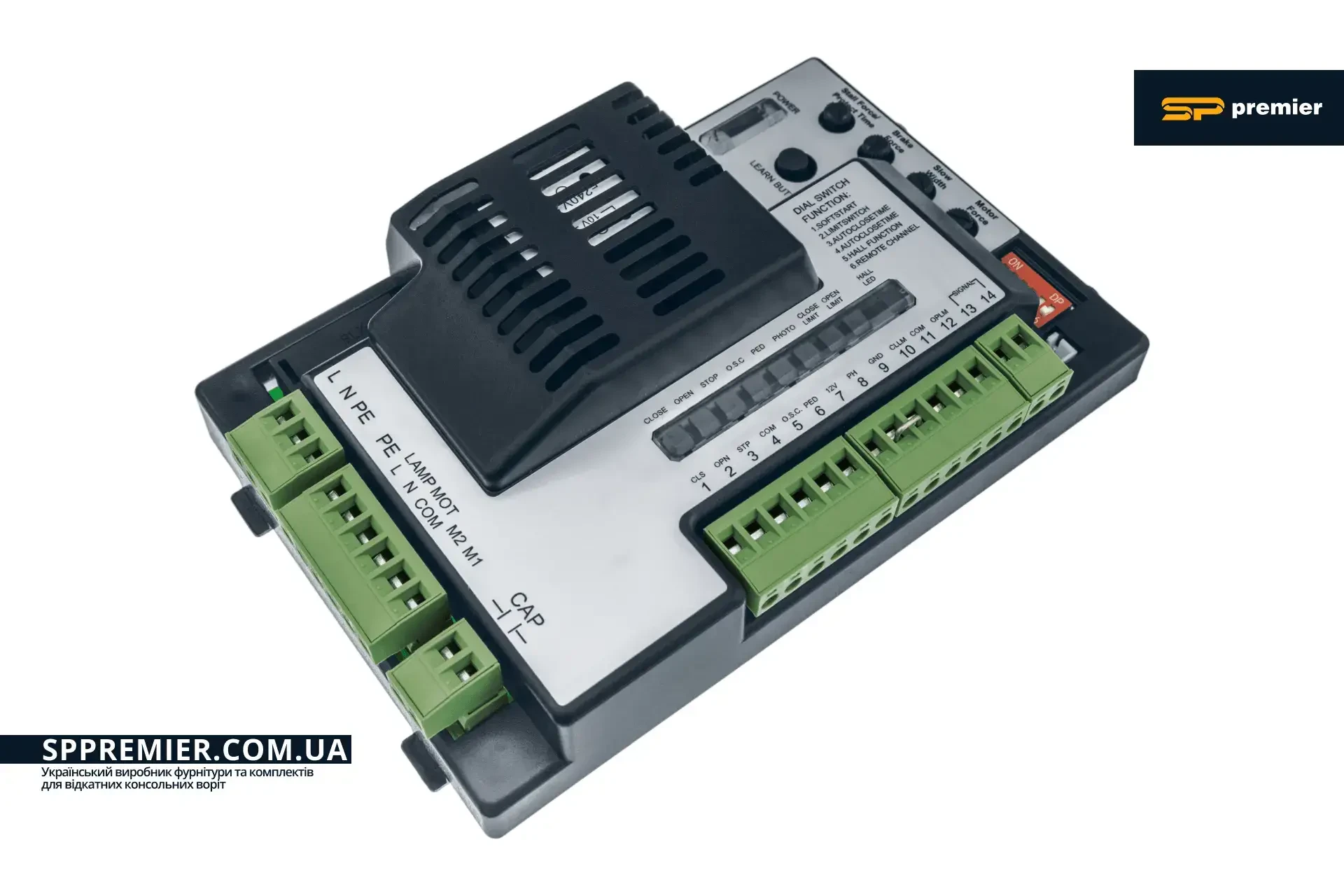

Блок комплекта автоматики для откатных ворот SP Premier SP-1200AC

Защита двигателя от перегрева

Термозащита автоматически отключает двигатель при достижении критической температуры — двигатель не выйдет из строя из-за перегрузки.

Металлический редуктор

Внутренние компоненты редуктора выполнены из металла — это большая износостойкость при высоких нагрузках по сравнению с полимерными шестернями и стабильная работа в течение всего срока службы.

Металлический редуктор из комплекта автоматики для откатных ворот SP Premier SP-1200AC

Тихая работа

Уровень шума не превышает 60 дБ — это громкость обычного разговора. Ворота не беспокоят ни вас, ни соседей.

Ручная разблокировка

Ключ разблокировки переводит привод из автоматического режима в ручной — при отключении электроэнергии ворота легко открыть вручную.

Простое подключение аксессуаров

Плата управления поддерживает подключение фотоэлементов, сигнальной лампы, дополнительных пультов (до 40 шт.) и опционального WiFi-модуля для управления со смартфона.

Гарантия и поддержка в Украине

36 месяцев гарантии на электропривод и 12 месяцев на периферийные устройства. Комплектующие и запчасти в наличии, техническая консультация — на украинском языке.

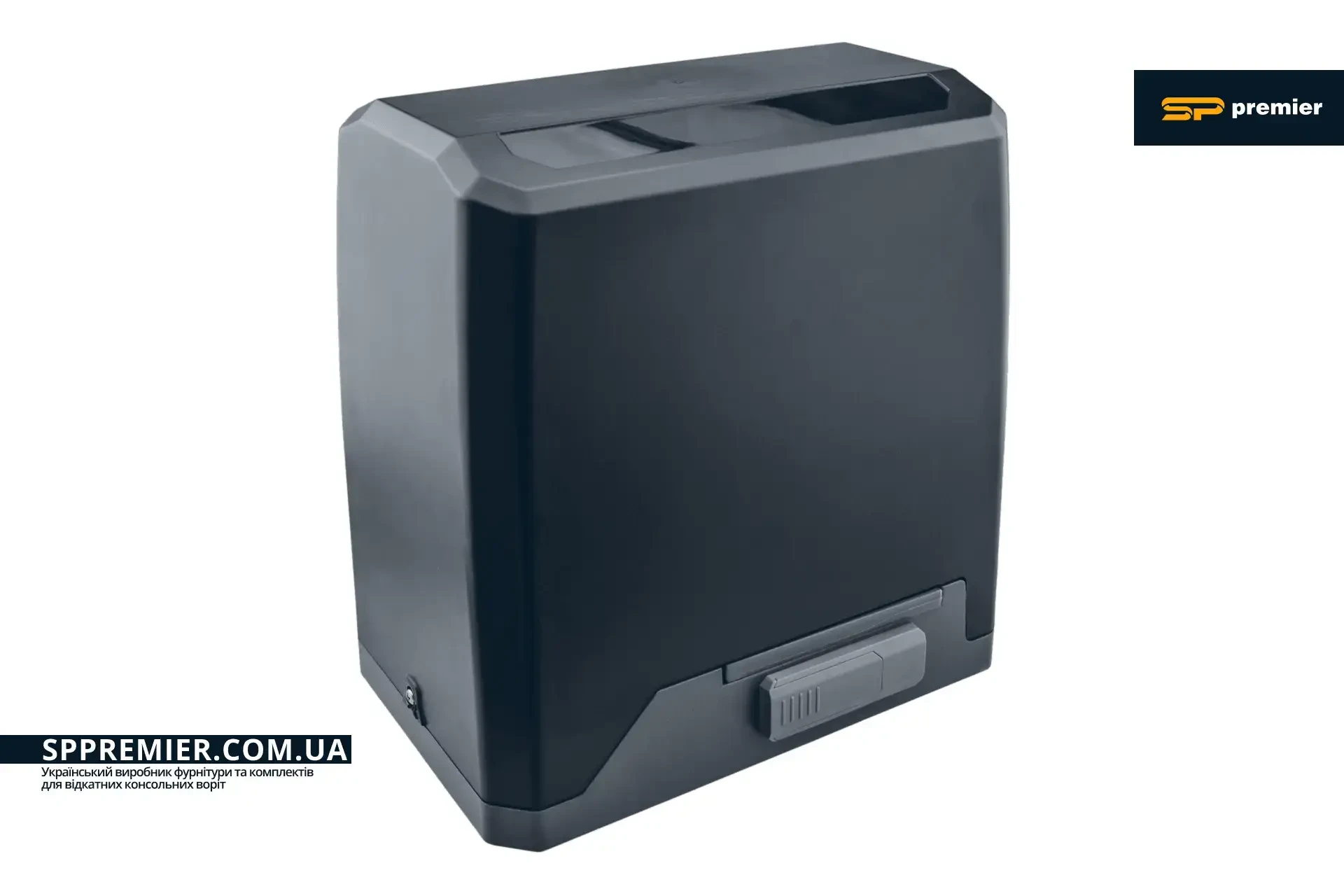

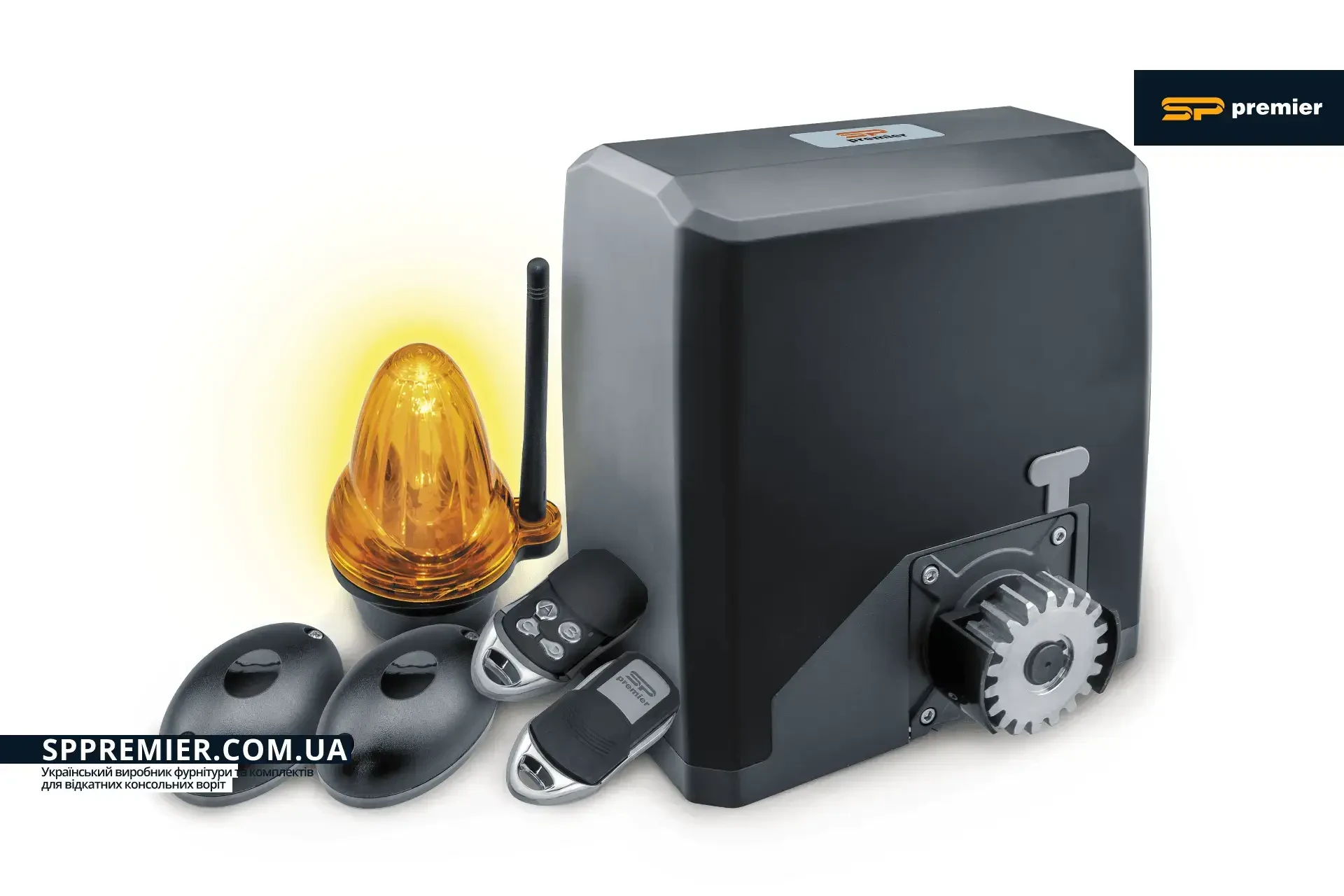

Комплект автоматики для откатных ворот SP Premier SP-1200AC

Комплектация комплекта автоматики для раздвижных ворот SP-1200AC

• Электропривод 1200AC.
• Пульты дистанционного управления — 2 шт.
• Магнитные концевые выключатели — 2 шт.
• Фотоэлементы — 2 шт.
• Сигнальная лампа с антенной.
• Ключ разблокировки.

Опционально: WiFi-модуль — управление воротами со смартфона через мобильное приложение.

Приобретается отдельно: зубчатая рейка. Для уличного монтажа рекомендуем оцинкованную стальную рейку (сталь Q235): она устойчива к коррозии, не требует окраски и нанесения защитного покрытия. Стандартная длина секции — 1000 мм, сечение 30×8 мм. Количество секций = ширина проезда + 1 м запаса. Модуль зубцов подбирается под вес ворот — у нас в SP Premier менеджер поможет рассчитать точное количество и тип рейки под ваш проезд.

Технические характеристики комплекта автоматики для откатных ворот SP-1200AC

Установка комплекта автоматики для откатных ворот

Привод монтируется на швелере (закладной) между роликовыми опорами консоли, с внутренней стороны ворот. Основные требования, которые мы в SP Premier всегда проверяем при установке:

• Фундамент: швелер в бетонном основании или на винтовых сваях, отклонение от горизонтали — не более 1–2 мм/м.
• Зацепление: технологический зазор между шестерней привода и рейкой — 1–2 мм. При чрезмерном прижатии возрастает нагрузка на мотор.
• Концевики: магнитные концевики выставляются так, чтобы полотно останавливалось за 2–3 см до физического упора.
• Фотоэлементы: устанавливаются по обеим сторонам проезда на высоте 50–60 см от земли с юстировкой ИК-луча.
• Сигнальная лампа: на верхушке ближайшего к приводу столба или на удобной для обзора высоте.
• Кабели: питание 3×1,5 мм² (220 В) прокладывается отдельно от слаботочных линий — фотоэлементы 4×0,22 мм², сигнальная лампа 2×0,75 мм², антенна RG58. Подземная прокладка — в траншее глубиной от 50 см в защитной гофре.
• Электробезопасность: заземление обязательно. Плата управления чувствительна к скачкам напряжения, поэтому рекомендуем подключение через стабилизатор.

После монтажа система тестируется на 5–10 полных циклах: проверяется плавность хода, срабатывание фотоэлементов и всех устройств управления.

Схема подключения электропроводки комплекта автоматики SP Premier для откатных консольных ворот

Обслуживание автоматики откатных ворот

Регулярное обслуживание продлевает срок службы системы. Основные правила просты:

• раз в несколько месяцев смазывать зубья рейки и шестерню (литол, графитовая или силиконовая смазка);
• очищать линзы фотоэлементов от грязи и пыли — загрязненные датчики могут давать ложные срабатывания;
• проверять и подтягивать крепления рейки (бобишки, болты) по всей длине.

Почему выбирают SP Premier

• Производство с 2002 года — более 20 лет работы с фурнитурой и автоматикой для откатных ворот.
• Адаптировано к украинскому климату — рабочий диапазон -20 °C ~ +70 °C, не замерзающие магнитные концевые выключатели.
• Запас по массе — 1200 кг максимальной нагрузки покрывают большинство частных и коммерческих ворот.
• Гарантия: 36 месяцев на привод, 12 месяцев на периферийные устройства.
• Комплектующие и запчасти в наличии — рейки, концевики, пульты, фотоэлементы.
• Сервис и техническая консультация в Украине.
• Доставка по всей Украине — Новая Почта, САТ, Delivery.
• Оплата частями — возможность покупки в рассрочку.
• Монтаж специалистами — установка, подключение и настройка.

Вопросы от новичков

Входит ли зубчатая рейка в комплект SP-1200AC? Нет, рейка приобретается отдельно: её длина зависит от ширины вашего проезда (ширина + 1 м запаса).

Что делать, если отключили свет? Переведите привод в ручной режим с помощью ключа разблокировки из комплекта — и откройте ворота вручную.

Сколько пультов можно подключить? До 40 пультов. В базовом комплекте — 2 шт., дополнительные записываются кнопкой на плате управления: нажимаете кнопку записи, затем кнопку пульта — светодиод подтверждает запись.

Можно ли управлять воротами со смартфона? Да, с опциональным WiFi-модулем — через мобильное приложение.

Работает ли автоматика зимой? Да. Рабочая температура — до -20°C, класс защиты IP44, а магнитные концевики, в отличие от механических, не замерзают.

Можно ли изменить направление открывания ворот? Да, направление движения (открывание влево/вправо) изменяется перестановкой проводов на плате управления.

Безопасны ли ворота для детей и автомобилей? Фотоэлементы останавливают закрытие при пересечении ИК-луча, сигнальная лампа предупреждает о движении полотна, а повторное нажатие на пульт выполняет обратное действие.
