Чеклист перевірки відкатних воріт перед здачею

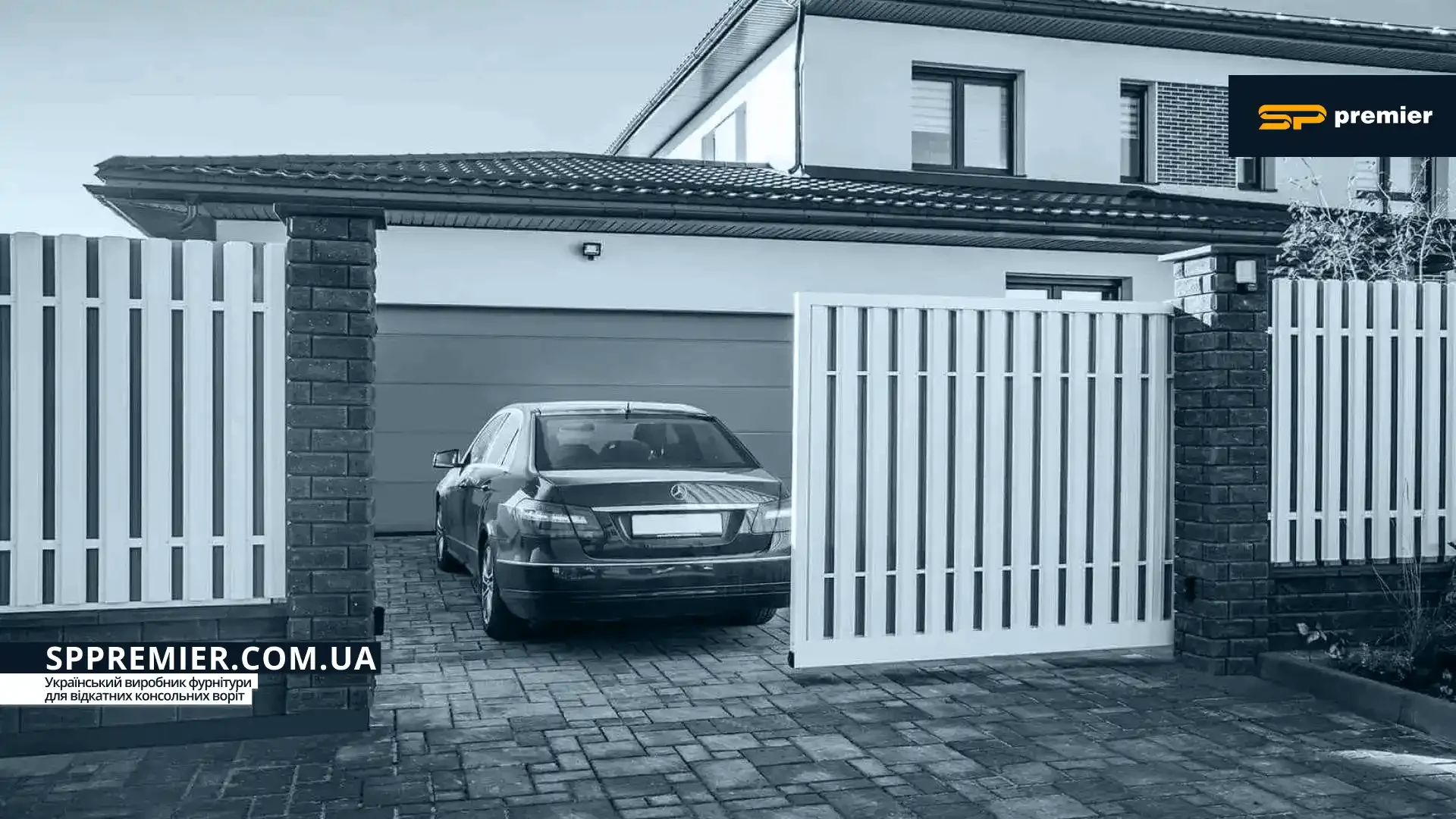

Відкатні консольні ворота — це складна конструкція, в якій поєднуються металоконструкція, механічні вузли та автоматика. Будь-які помилки на етапі монтажу або некоректне налаштування призводять до підвищеного зносу комплектуючих, нестабільної роботи приводу та скорочення ресурсу всієї системи.

Саме тому комплексна перевірка воріт на кожному етапі — від встановлення першого стовпа до підписання акта здачі — є обов'язковою частиною професійного монтажу, а не просто рекомендацією.

Досвідчені монтажники знають: більшість проблем, з якими клієнти звертаються через три–шість місяців після встановлення, можна було виявити і усунути безпосередньо на об'єкті ще до здачі. Розберемо покроково, що і як перевіряти.

1. Фундамент та закладні елементи

Перш ніж встановлювати раму, необхідно переконатися, що фундамент — основа всієї системи — відповідає технічним нормам.

1.1. Перевірка геометрії швелера

Швелер має бути встановлений чітко горизонтально. Перевірку виконуйте лазерним або бульбашковим рівнем. Допустиме відхилення — не більше 1–2 мм на метр. Якщо швелер встановлено з перекосом, роликові опори опиняться на різній висоті, що призведе до заклинювання консольної балки або швидкого зносу підшипників через нерівномірне навантаження.

Якщо незначний перекос виявлено після набору міцності бетону, нівелювати його можна за допомогою регулювальних майданчиків для відкатних воріт SP Premier, вони допоможуть ідеально виставити ворота навіть при незначних дефектах фундаменту.

1.2. Перевірка рівня відносно проїзду

Швелер повинен бути в один рівень з дорожнім покриттям, щоб роликові опори та нижня частина воріт знаходилися на правильній технічній висоті, забезпечуючи мінімальний зазор для проїзду.

1.3. Перевірка фундаменту після заливки

Після бетонування фундаменту воріт візуально перевірте:

• відсутність тріщин і усадочних дефектів,
• цілісність поверхні бетону,
• стабільність положення швелера.

Важливо перевірити, чи не відбулося зміщення швелера, у зоні контакту швелера з бетоном — не повинно бути відшарувань або пустот. Якщо на поверхні фундаменту виявлено тріщини через швидке висихання, заповніть їх ремонтними сумішами на цементній основі.

Монтаж на бетон, який не набрав міцність (менше 10–14 днів), заборонений. Iнакше закладна не витримає навантаження від консольної частини, що може призвести до просідання і пошкодження всієї системи.

2. Встановлення опорних стовпів

Під час монтажу відкатних консольних воріт приділіть увагу правильному встановленню опорних стовпів. Насамперед перевірте їх на вертикальність у двох площинах — з боку фасаду та з боку двору. Для цього використайте рівень. Допустиме відхилення від вертикалі зазвичай не повинно перевищувати 1–2 мм на кожен метр висоти стовпа.

Також варто перевірити стовп, на якому встановлюється кронштейн з підтримувальними роликами. Якщо такий стовп змонтований із нахилом, під час закривання ворота можуть:

• зміщуватися вбік,
• неправильно заходити в уловлювачі,
• створювати додаткове навантаження на кріплення.

Крім геометрії, перевірте і якість бетонування фундаменту стовпів.

• глибину закладання (відповідно до типу ґрунту),
• діаметр ями стовпа,
• правильність розташування армування,
• рівномірність заливки.

Бетон повинен заповнювати яму рівномірно, без порожнин, тріщин чи відшарувань. Надійно забетонований стовп забезпечує жорсткість всієї конструкції.

3. Перевірка консольної балки перед монтажем

Перед початком монтажу консольної балки обов’язково перевірте її на точність її геометрії і відсутність деформацій. Для цього балку укладіть на рівну горизонтальну поверхню та уважно огляньте по всій довжині, щоб переконатися, що вона не має вигинів, перекосів або скручування. Навіть незначна деформація може призвести до неправильної роботи роликових кареток.

Деформована балка є однією з найпоширеніших причин тугого ходу, ривків або навіть «клинів» відкатних воріт під час відкривання та закривання.

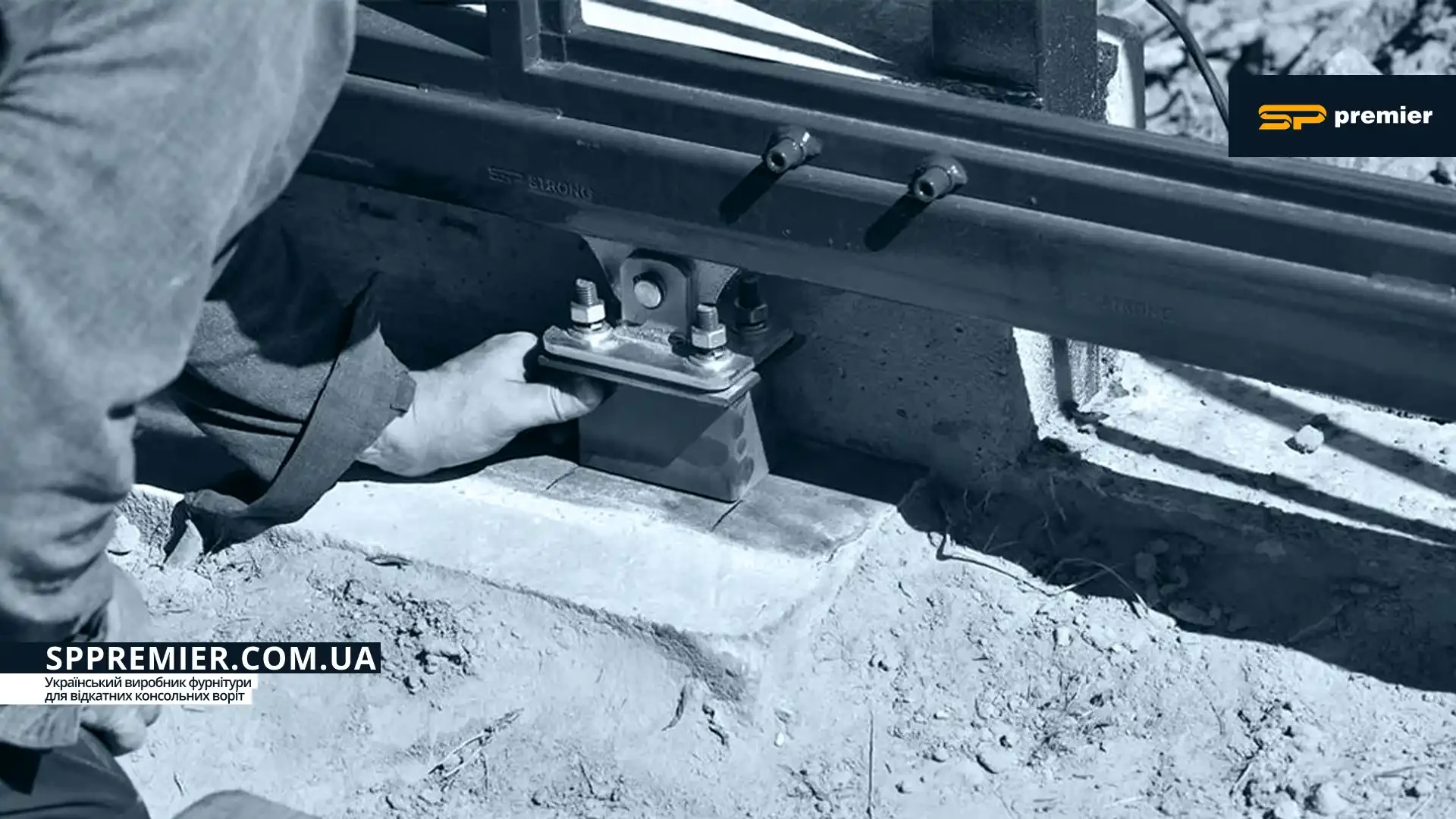

4. Перевірка роликових кареток

Роликові каретки для відкатних консольних воріт є одним із найважливіших вузлів системи. Від їх правильного розташування та монтажу залежить плавність, легкість і безшумність руху воріт.

Важливо переконатися, що роликові каретки вільно переміщуються по всій довжині консольної балки. Для цього слід виконати ручну перевірку ще до встановлення полотна воріт: прокотіть каретку від одного краю балки до іншого, оцініть плавність руху та впевніться, що немає ривків або заїдань.

Якщо під час прокочування відчувається опір або нерівномірний хід, огляньте внутрішню поверхню балки. Причиною можуть бути:

• задирки металу,
• забруднення,
• деформація або погнуті борти консольної балки.

Усі такі недоліки потрібно усунути до початку монтажу полотна, адже після встановлення воріт виправити ці проблеми буде значно складніше.

Під час встановлення обов’язково перевірте:

• відстань між роликовими опорами відповідно до довжини консольної частини воріт,
• паралельність кареток до лінії руху воріт,
• чи надійно затягнуті кріпильні болти,
• відсутність люфтів або перекосів у вузлі.

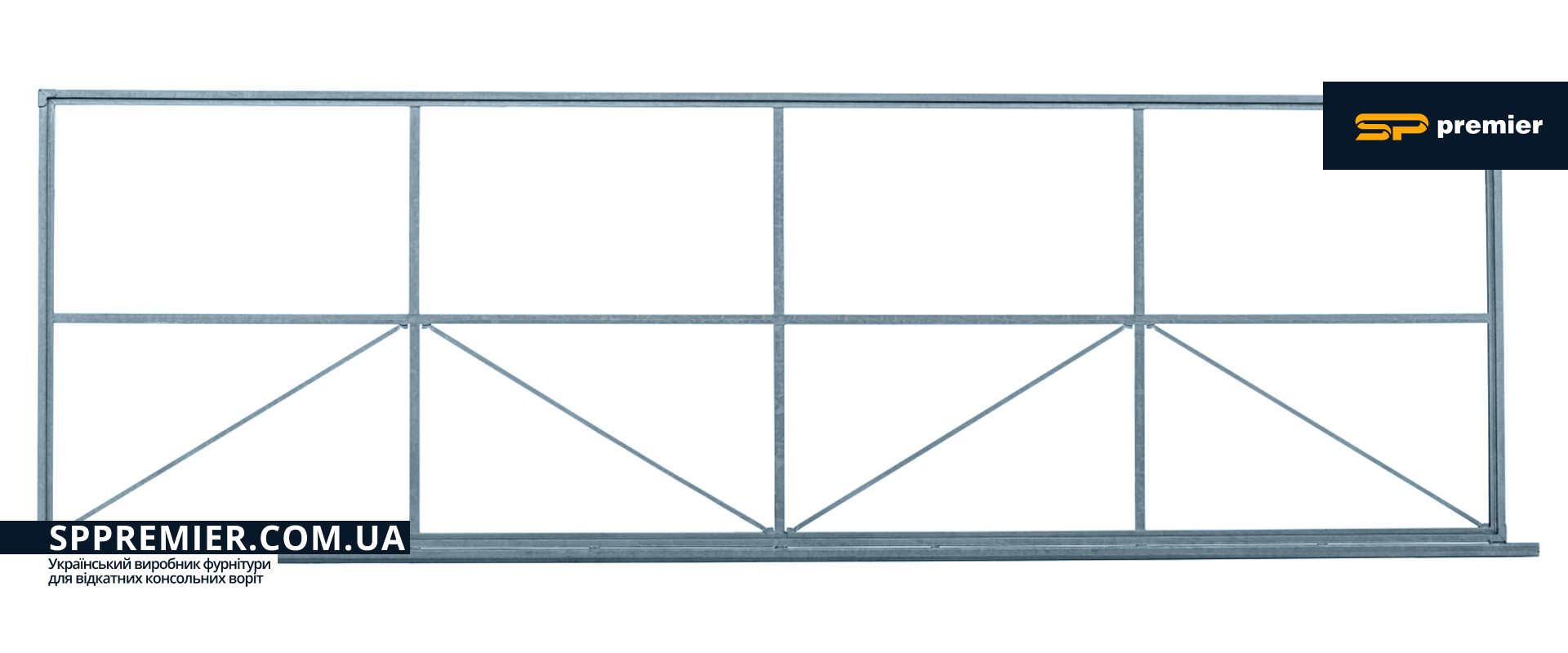

Рама для відкатних консольних воріт SP Premier

5. Перевірка рами воріт

Під час перевірки полотна та рами особливу увагу варто приділити точності геометрії та якості виготовлення конструкції. Навіть незначні похибки після зварювання можуть вплинути на роботу воріт. Рама повинна бути жорсткою та стабільною. Вона не має гнутися під власною вагою.

5.1. Рівність діагоналей для виключення перекосу

Діагоналі рами виміряйте рулеткою — вони мають бути однаковими або з мінімальним відхиленням. Якщо різниця помітна, це означає перекіс конструкції, що призведе до нерівномірного руху та проблем із закриванням. Найчастіше це виникає через:

• помилки під час відрізання профілю,
• неправильне зварювання, нерівномірний нагрів і коли метал «повело»,
• неправильну фіксацію кутів під 90° та інших елементів під час складання.

5.2. Відсутність скручування рами (перевірка в площинах)

Перевірте раму у вертикальній і горизонтальній площинах за допомогою рівня або шнура. Важливо, щоб конструкцію не «повело» після зварювання — навіть легке скручування викличе підклинювання при русі.

5.3. Прямолінійність і положення направляючої балки

Балка повинна бути ідеально рівною по всій довжині без хвиль і вигинів. Також перевірте її правильне положення відносно рами — перекіс або викривлення впливають на роботу роликів і плавність ходу.

5.4. Якість зварних швів

Шви мають бути зачищені, без пор та шлаку. Особливу увагу приділіть місцю кріплення консольної балки до нижньої частини рами. Зварювання тут зазвичай виконується «шаховим» порядком, щоб уникнути термічної деформації балки.

5.5. Герметизація стиків

Якщо в місцях з'єднання труб є щілини, туди потраплятиме волога, що призведе до «рудих підтікань». Обов’язково загерметизуйте всі стики автомобільним або спеціальним фасадним герметиком перед фарбуванням.

5.6. Рівність площини заповнення (профнастил, сендвіч тощо)

Заповнення має бути встановлене без «хвиль» і перекосів. Нерівна площина не тільки псує вигляд, а й може створювати додаткове навантаження на каркас при вітрі.

5.7. Правильність посадки полотна на роликові опори

Полотно має рівномірно спиратися на обидві роликові каретки без перекосу. Перевірте, чи немає зміщення, перекосу або надмірного навантаження на одну опору — це вплине на ресурс всієї системи.

Будь-які відхилення призведуть до нерівномірного руху, підвищеного зносу роликів та проблем із закриванням воріт.

6. Перевірка підтримувального кронштейну

Підтримувальний кронштейн з роликами відповідає за стабілізацію полотна у вертикальній площині, задає чітку лінію руху та запобігає розгойдуванню. Його неправильне встановлення викликає шум, тертя та перекоси.

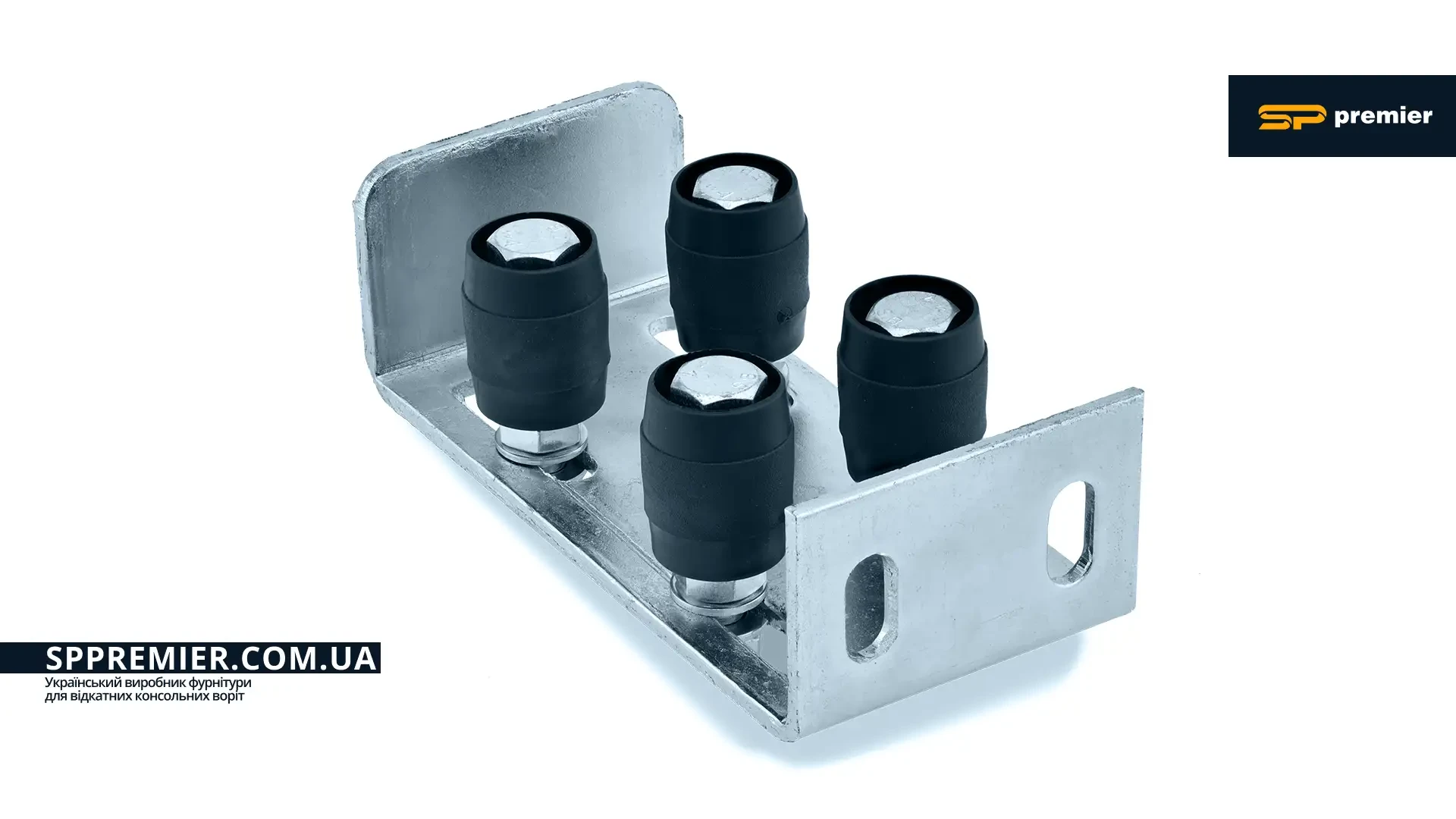

Кронштейн з підтримувальними роликами

6.1. Вертикальність опорного стовпа

Перевірте вертикальність рівнем у двох площинах, відхилення навіть у кілька міліметрів змінить положення кронштейна і викличе перекіс полотна під час руху.

6.2. Висота встановлення кронштейна

Ролики повинні охоплювати полотно в робочій зоні з боків, не допускаючи виходу полотна з направлення, але без торкання зверху.

6.3. Ступінь притискання роликів

Ролики мають лише направляти полотно, а не затискати його. Між роликами і рамою має бути зазор 1-2 мм. Якщо вони тиснуть занадто сильно, це викликає шум, гальмування руху і швидкий знос, фарба на таких воротах зітреться за перший місяць експлуатації.

Також при ручному прокатуванні ворота не повинні зміщуватись вперед-назад (поперек ходу воріт), якщо є значний люфт — відрегулюйте гвинтами та гайками положення роликів.

6.4. Паралельність і співвісність роликів

Перевірте, щоб ролики стояли паралельно площині полотна і працювали одночасно, без перекосу та навантаження на одну сторону.

Після налаштування ворота прокочують вручну — рух має бути плавним, без сторонніх звуків і тертя у верхній частині.

7. Перевірка уловлювачів

Уловлювачі для відкатних воріт відповідають за правильну фіксацію воріт у закритому положенні та часткове розвантаження роликових опор. Їх точне розташування критично важливе для довговічності системи.

7.1. Правильність встановлення нижнього уловлювача

При закритті накатний ролик (на кінці рами) має заїжджати в нижній уловлювач, піднімаючи полотно на 3-5 мм. Це частково знімає навантаження з роликових кареток, коли ворота закриті.

7.2. Глибина заходу полотна

Полотно має заходити в уловлювач на достатню глибину для надійної фіксації, але не повинно впиратися в його задню стінку.

7.3. Точність попадання в уловлювачі

Кінцева частина полотна повинна заходити в уловлювачі плавно, без ударів, перекосів і підклинювання навіть при швидкому русі. Полотно повинно входити в обидва уловлювачі по одній осі, без зміщення або «підкручування».

7.4. Положення верхнього уловлювача

Верхній уловлювач фіксує верх полотна, запобігає розгойдуванню та стабілізує ворота при вітрових навантаженнях. Під час перевірки впевніться, що він був встановлений на правильній висоті та співпадав із положенням полотна, забезпечуючи плавний захід.

Після налаштування обов’язково виконайте серію відкривань і закривань. Полотно повинно заходити в уловлювачі м’яко, без ударів і сторонніх звуків, а в закритому положенні залишатися стабільним навіть при легкому механічному впливі або вітрі.

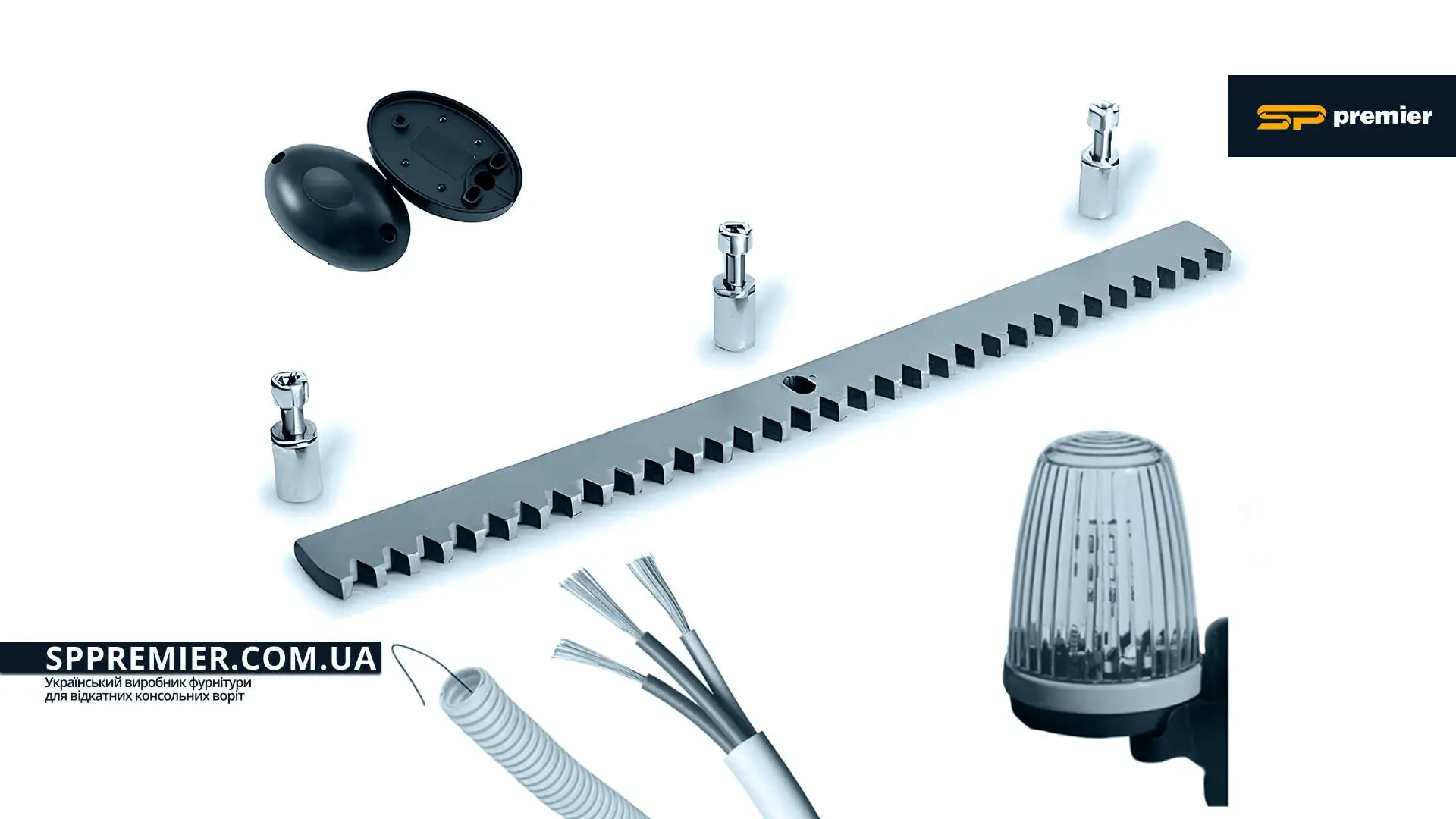

8. Перевірка автоматики воріт

Перевірка автоматики виконується після завершення механічного монтажу і включає контроль правильності встановлення приводу, зубчастої рейки та налаштування всіх робочих параметрів. Основне завдання — забезпечити плавну, безпечну і стабільну роботу воріт у всіх режимах.

8.1. Кріплення приводу

Перевірте жорсткість фіксації приводу до основи, відсутність перекосів і зазорів під монтажною пластиною, при роботі привід відкатних воріт не повинен давати вібрацій або зміщуватись.

8.2. Співвісність приводу і зубчастої рейки

Шестерня приводу повинна входити в рейку рівномірно по всій ширині зуба, перекіс призводить до підвищеного зносу, шуму і можливого «перескакування». Технологічний зазор між шестернею і рейкою має бути 1–2 мм, при надмірному притисканні зростає навантаження на мотор, а при великому зазорі — з’являється люфт і удари.

8.3. Надійність кріплення зубчастої рейки

Перевірте, щоб зубчаста рейка була закріплена рівномірно по всій довжині, без «хвиль», прогинів і зміщень між секціями. Приділіть увагу бобишкам — вони мають бути однакової висоти, надійно приварені або закріплені та розташовані на одній лінії, щоб забезпечити рівне положення рейки відносно приводу.

8.4. Налаштування кінцевих положень

Ворота повинні чітко зупинятись у крайніх точках за 2-3 см до фізичного удару об стовп або уловлювач. Налаштування має бути точним, щоб двигун не працював «в упор».

8.5. Робота фотоелементів

Якщо встановлені фотоелементи безпеки, перевірте їхню юстировку: промінь повинен йти рівно від передавача до приймача без відхилень. При перекритті променя ворота мають негайно зупинитись або відкритися, виконайте перевірку, перекриваючи кілька разів промінь непрозорим предметом.

8.6. Спрацювання захисту від перешкод

Деякі сучасні приводи мають функцію зупинки при зіткненні, якщо у вас такий, спробуйте зупинити ворота руками (в рукавицях і обережно!). Привід повинен відчути опір і відкотити ворота назад.

8.7. Робота пультів, кнопок і керування

Сигнал має подаватись без затримок, стабільно на робочій відстані, перевірте всі наявні способи керування (пульт, кнопка, GSM-модуль тощо).

8.8. Сигнальна лампа

Лампа має вмикатись при кожному русі воріт (відкриванні та закриванні) і працювати без перебоїв; перевірте її видимість, справність миготіння (якщо передбачено), а також коректність підключення до плати управління. Несправності лампи можуть знижувати безпеку експлуатації, особливо в темний час доби.

8.9. Кабельні підключення і захист

Перевірте надійність контактів, відсутність оголених проводів, правильність прокладки кабелю та герметичність з’єднань.

8.10. Перевірка плавності руху в автоматичному режимі

Після повного налаштування виконайте не менше 5–10 циклів відкривання/закривання, звертаючи увагу на старт, рівномірність руху та зупинку. Автоматика відкатних воріт повинна працювати стабільно, без перевантажень і повторювати однаковий сценарій у кожному циклі.

Фінальна перевірка перед здачею клієнту

Перед передачею об’єкта замовнику виконайте комплексний огляд. Монтажник оцінює:

• зовнішній вигляд конструкції;
• якість фарбування та зварних швів;
• правильність зазорів;
• плавність і легкість ходу;
• точність закривання.

Обов’язково продемонструйте роботу клієнту. Поясніть правила експлуатації, а також рекомендації щодо технічного обслуговування.

Якісний монтаж відкатних консольних воріт неможливий без поетапного контролю кожного вузла. Перевірка фундаменту, роликових опор, геометрії полотна, уловлювачів та автоматики забезпечує безшумну роботу, довговічність та безпеку конструкції.

Комплексний підхід до перевірки дозволяє передати клієнту повністю готовий до експлуатації виріб, що працює плавно, стабільно та відповідає всім технічним вимогам. Саме така відповідальність формує репутацію надійного виконавця монтажу.

Для гарантовано якісного результату використовуйте Т-систему і комплекти фурнітури для відкатних консольних воріт SP Premier. Це зробить монтаж швидким, а роботу воріт — плавною та довговічною. Обираючи перевірену систему, ви отримуєте впевненість, що кожен вузол конструкції працюватиме надійно та довго.
