Фурнітура для відкатних консольних воріт — це комплектуючі, які потрібні для монтажу відкатних воріт та їх плавного, надійного та безпечного функціонування. Завдяки фурнітурі відкатні консольні ворота рухаються вздовж паркану, звільняючи проїзд для транспорту, і не мають нижнього рейкового шляху, що виступає над землею. Це робить їх надзвичайно зручними в експлуатації. Якісна фурнітура є основою для довговічності, комфорту та ефективності відкатних воріт.
SP Premier — український виробник, що з 2002 року спеціалізується на виготовленні фурнітури та рам для відкатних консольних воріт й системно займається розробкою, дослідженням, удосконаленням і тестуванням фурнітури та рам для воріт.
SP Premier пропонує повний набір комплектуючих для відкатних воріт, що забезпечують їхню надійну та довговічну роботу.

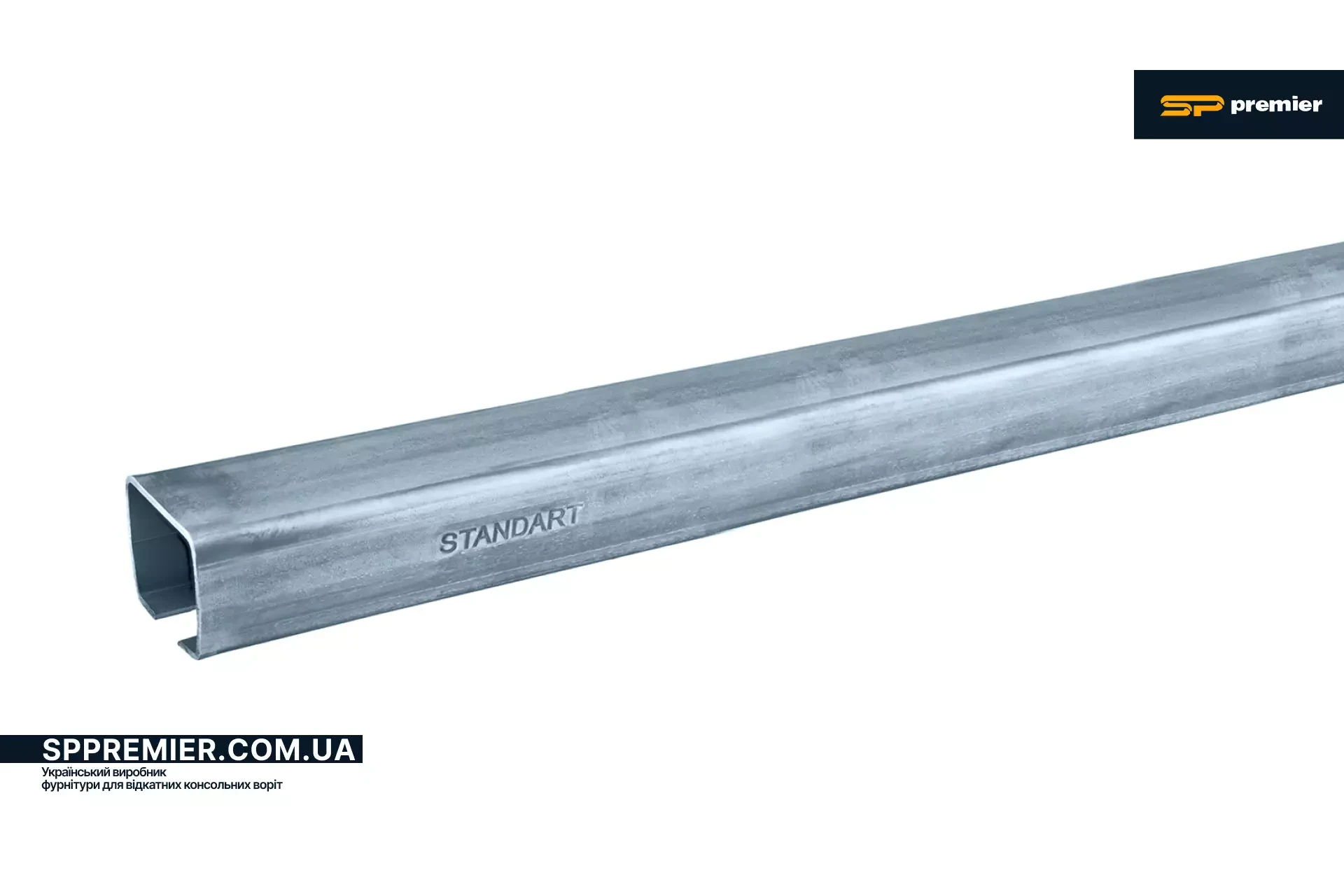

Консольна балка основний несучий елемент, на якому рухаються роликові каретки і який забезпечує хід стулки.

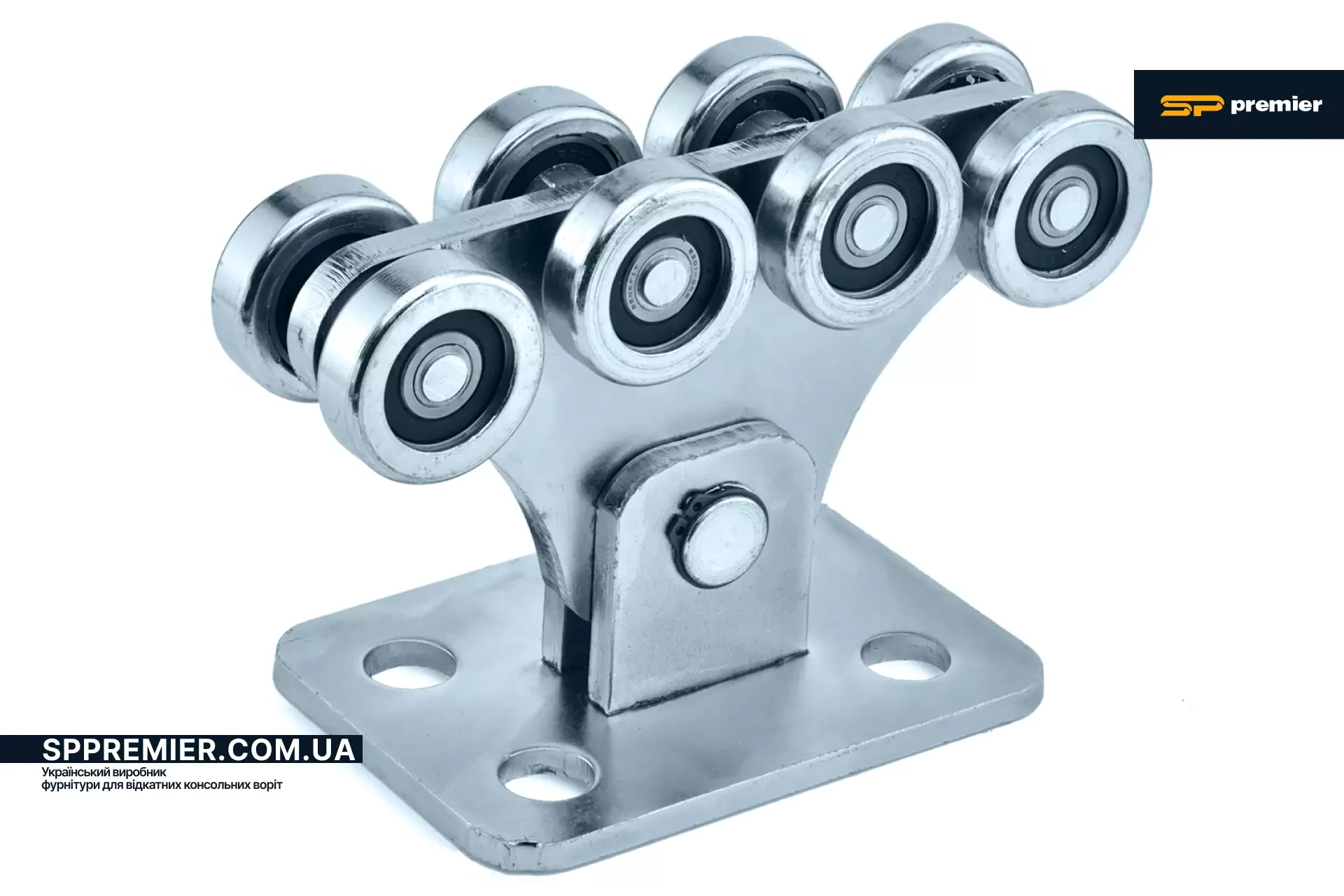

Роликові каретки — елементи, оснащені роликами на підшипниках, які забезпечують пересування воріт вздовж консолі. Каретки кріпляться до фундаменту воріт через монтажно-регулювальні майданчики, або напряму. Зазвичай на одні ворота використовують дві каретки.

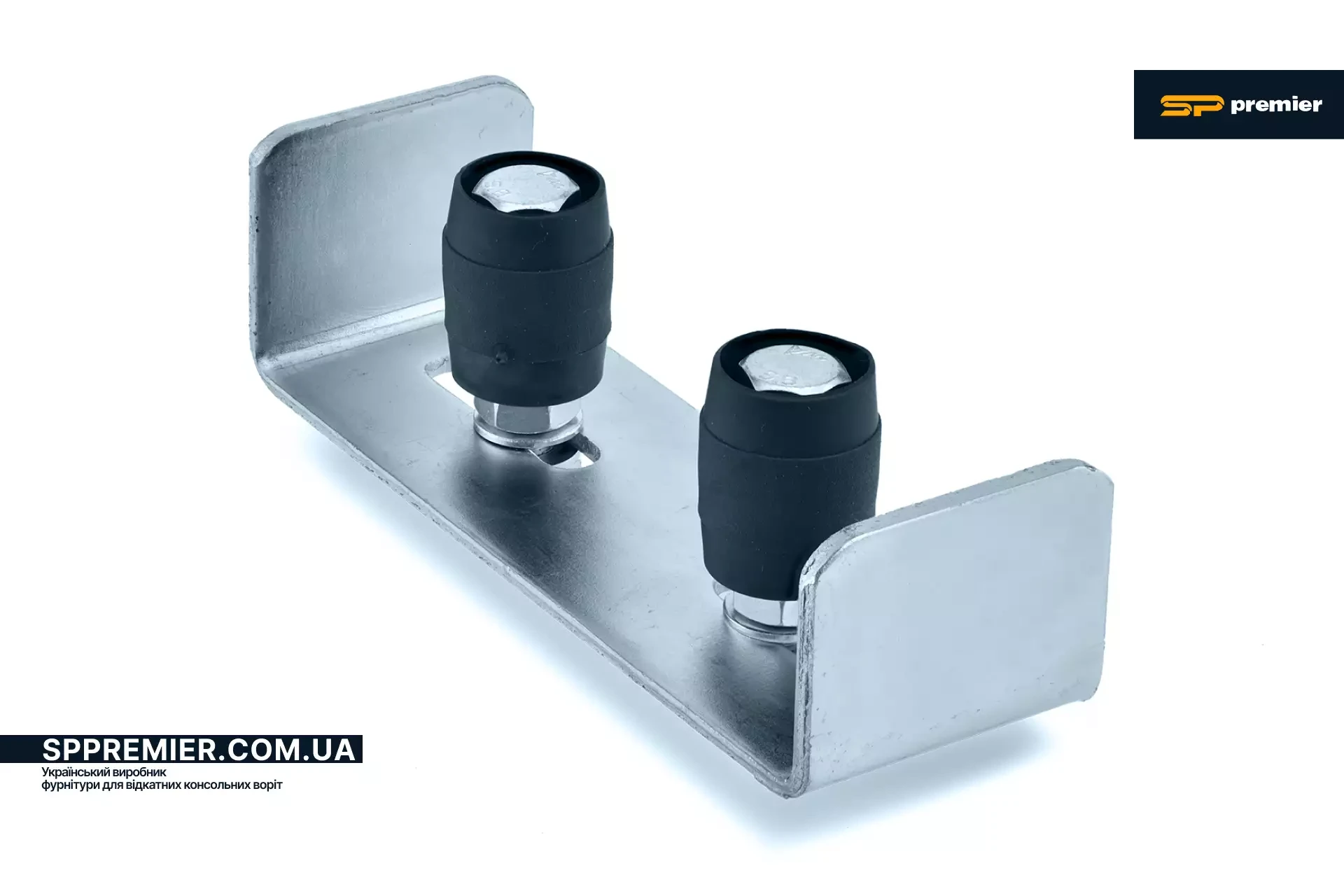

Кронштейн з підтримувальними роликами кріпиться до стовпа воріт і містить ролики для підтримки та стабілізації руху стулки, запобігаючи її відхиленню або перекосу під час відкривання і закривання.

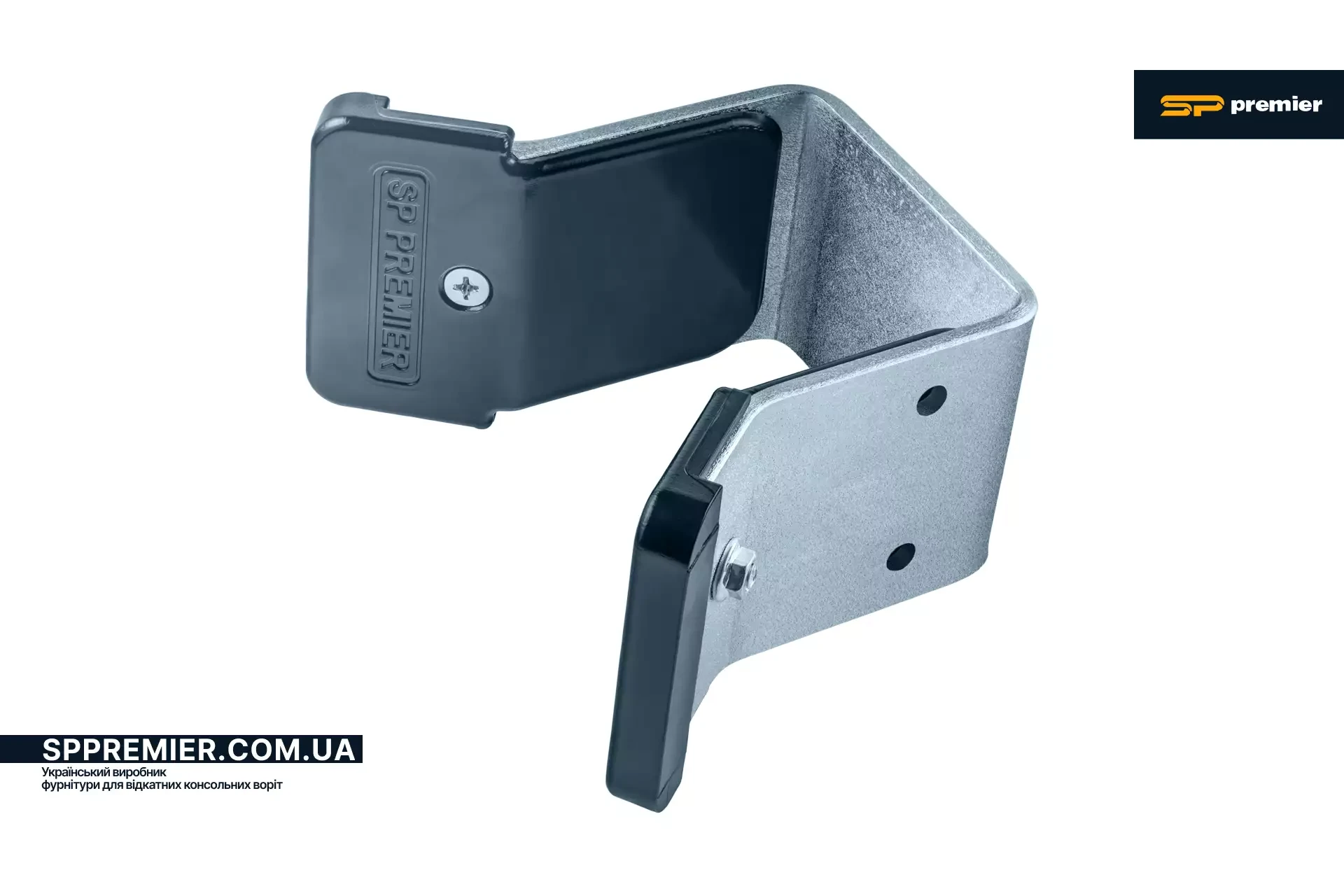

Верхній уловлювач фіксує стулку у верхньому положенні, забезпечуючи її стабільність і запобігаючи хитанню або зсуву коли ворота зачинені.

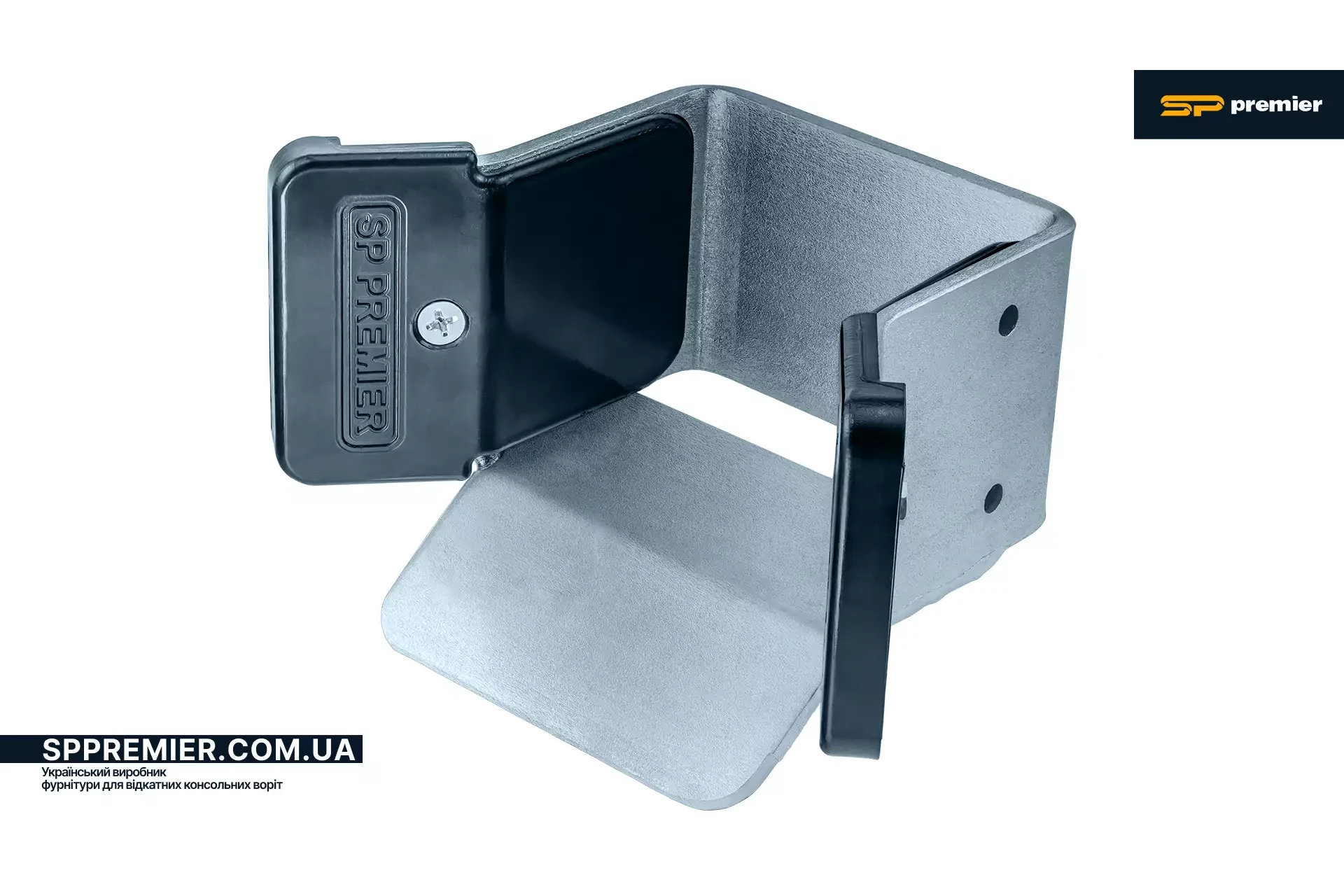

Нижній уловлювач фіксує стулку у нижньому положенні, забезпечуючи її правильне розташування і стабільність під час закривання воріт.

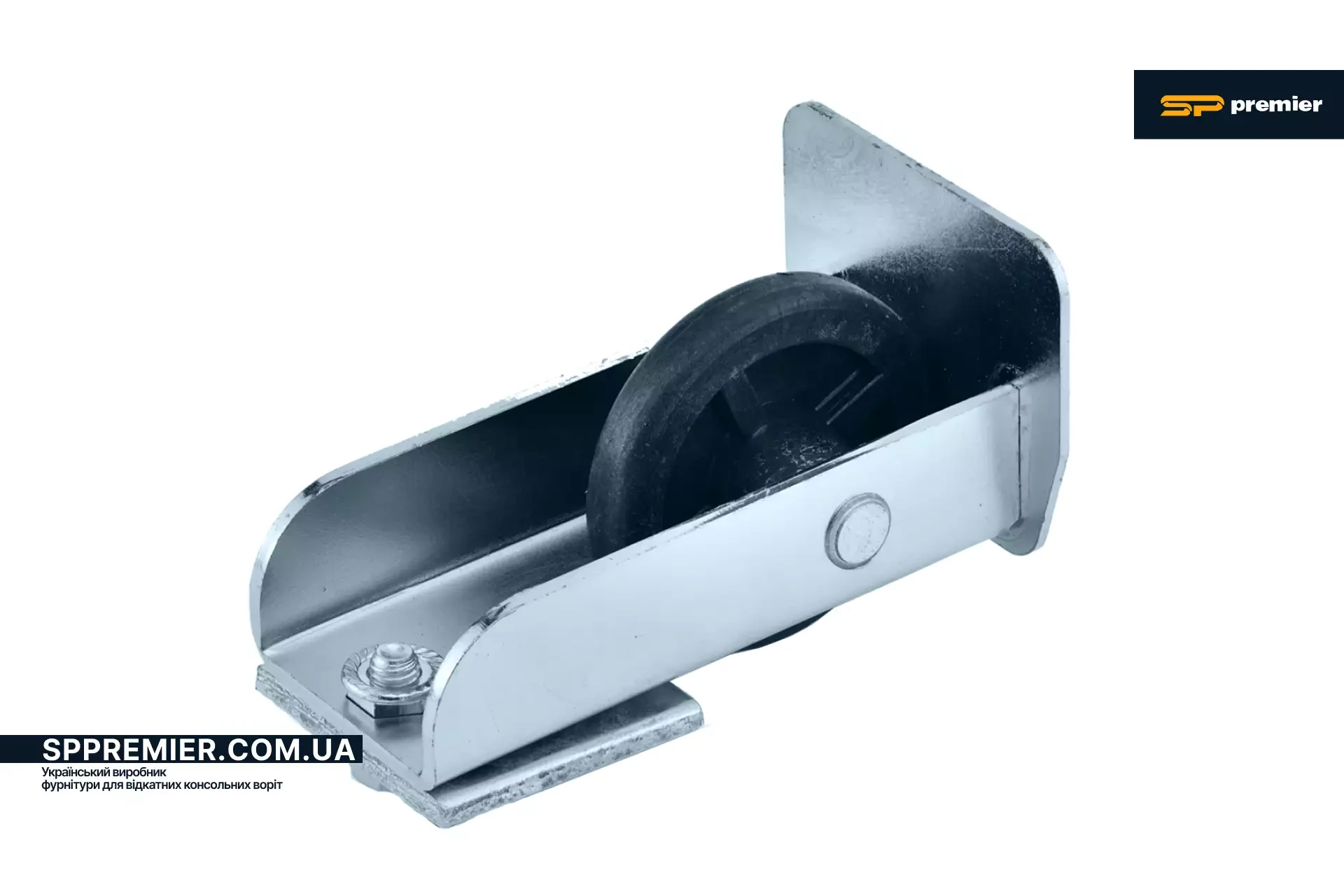

Накатний ролик — елемент, який заїжджає на поличку нижнього уловлювача коли ворота закриваються і підтримує стулку воріт знизу.
Заглушка для балки воріт — декоративний та захисний елемент, який встановлюється на кінці консольної балки, щоб запобігти потраплянню бруду і вологи.
Монтажно-регулювальні майданчики — спеціальні кріпильні елементи, які встановлюються на швелері закладної і дозволяють встановити та відрегулювати положення роликових кареток по рівню для забезпечення правильного і плавного руху відкатних воріт.

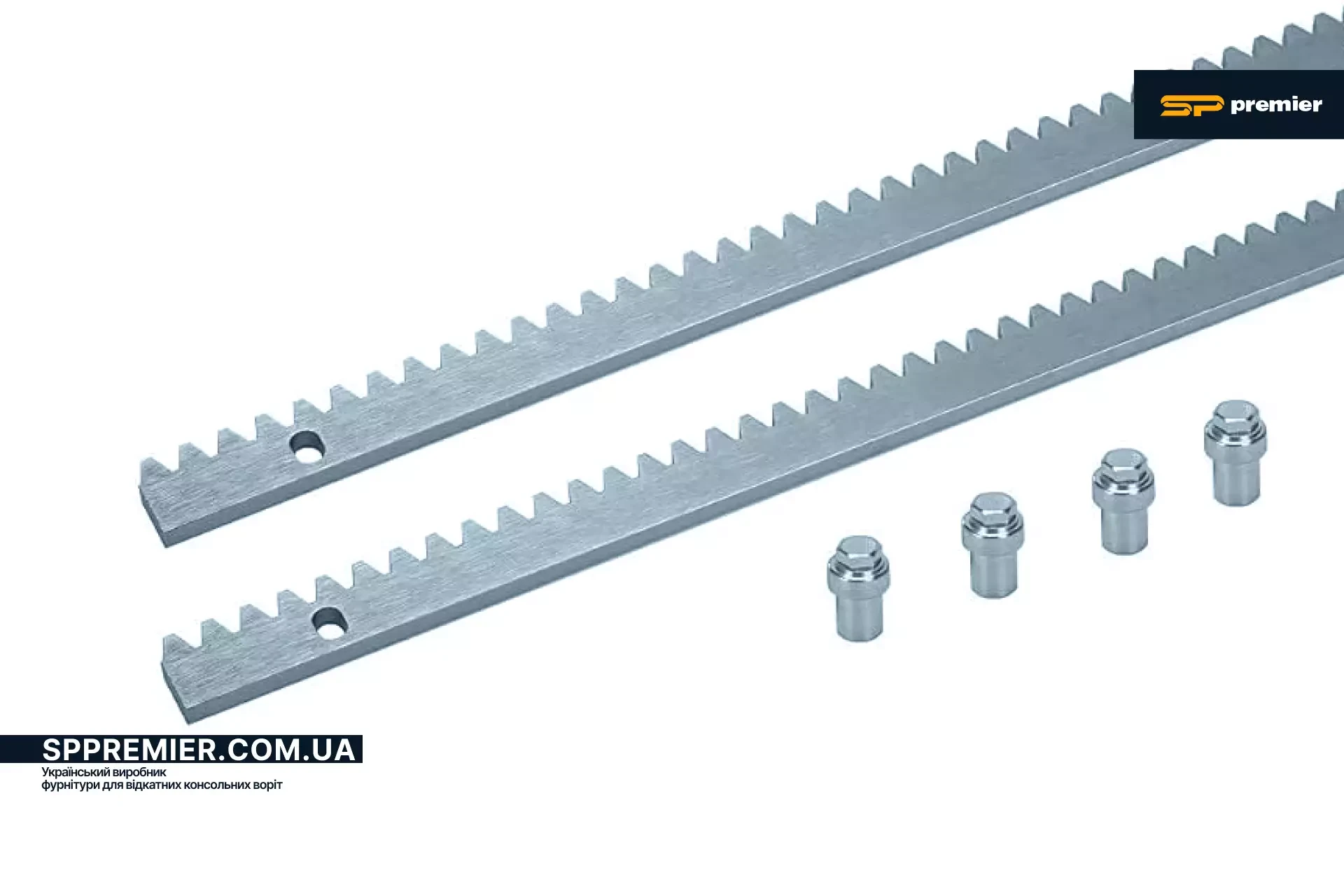

Зубчаста рейка — металевий профіль з рівномірно розташованими зубцями, який встановлюється вздовж воріт і передає зусилля від приводу автоматики на ворота для забезпечення їх плавного і точного відкривання та закривання.
Фурнітура для відкатних воріт SP Premier має низку об’єктивних переваг, завдяки яким вона виділяється серед аналогів і користується попитом як серед монтажників, так і серед звичайних покупців.
Комплектуючі SP Premier виготовлені зі гарячекатаної пасивованої травленої сталі марки S235JR, яка широко використовується в будівництві та машинобудуванні завдяки своїм хорошим механічним властивостям, зварюваності та протидії корозії.
Фурнітура має продуману конструкцію з точною геометрією деталей, що гарантує надійну сумісність елементів, легкий монтаж і стабільну довговічну роботу всієї системи. Найкращі результати забезпечуються при використанні комплектів фурнітури для відкатних воріт.
SP Premier пропонує рішення для воріт різної ваги і розмірів — від легких побутових до важких промислових. Фурнітура може використовуватися з різними приводами і елементами автоматики.
Завдяки використанню підшипників закритого типу 201-ї, 301-ї та 303-ї серій, що забезпечують контакт в ретельно прорахованих місцях, вібрація під час руху менша в порівнянні з аналогами. Точна геометрія напрямної балки сприяє мінімальному тертю. Верхні та нижні уловлювачі з пластиковими накладками та коліщатками пом’якшують зіткнення та зменшують шум під час закриття воріт.
Завдяки точній геометрії профілю напрямної балки, роликовим кареткам з головною пластиною завтовшки 10 мм та сталевим уловлювачам, ворота залишаються стійкими до деформацій і кручення під вітровими навантаженнями. Це особливо важливо для великих воріт, які експлуатуються на відкритому просторі.
Щоб конструкція воріт була справді надійною, потрібно обирати фурнітуру не навмання, а з урахуванням кількох важливих факторів.
Чим більша вага воріт, тим потужнішою має бути фурнітура — передусім це стосується консольної балки та кареток.
Чому важливо враховувати вагу воріт?
Неправильно підібрана фурнітура (наприклад, каретки або балка) може не витримати навантаження, що призведе до перекосів і швидкого зносу.
Для відкатних воріт також важливі уловлювачі та накатний ролик, які сприяють плавному заходу стулки в кінцеве положення і забезпечують стабільне фіксування.
Для правильного підбору направляючої балки необхідно визначити загальну довжину конструкції воріт. Ця довжина включає ширину отвору (проїзду) та додаткову довжину противаги. Щоб розрахувати потрібну довжину балки, виміряйте ширину отвору та додайте до неї довжину противаги (зазвичай це 32–35% від ширини отвору, залежно від конструкції).
Також для відкатних воріт потрібен кронштейн з підтримувальними роликами.
Рівень шуму при використанні воріт значною мірою залежить від фурнітури — зокрема від роликів і уловлювачів, які мають гасити удари та вібрації.
Захист і тиша в одному рішенні
Завдяки пластиковим накладкам уловлювачі не лише працюють тихо, а й запобігають механічним пошкодженням стулки в зоні фіксації.

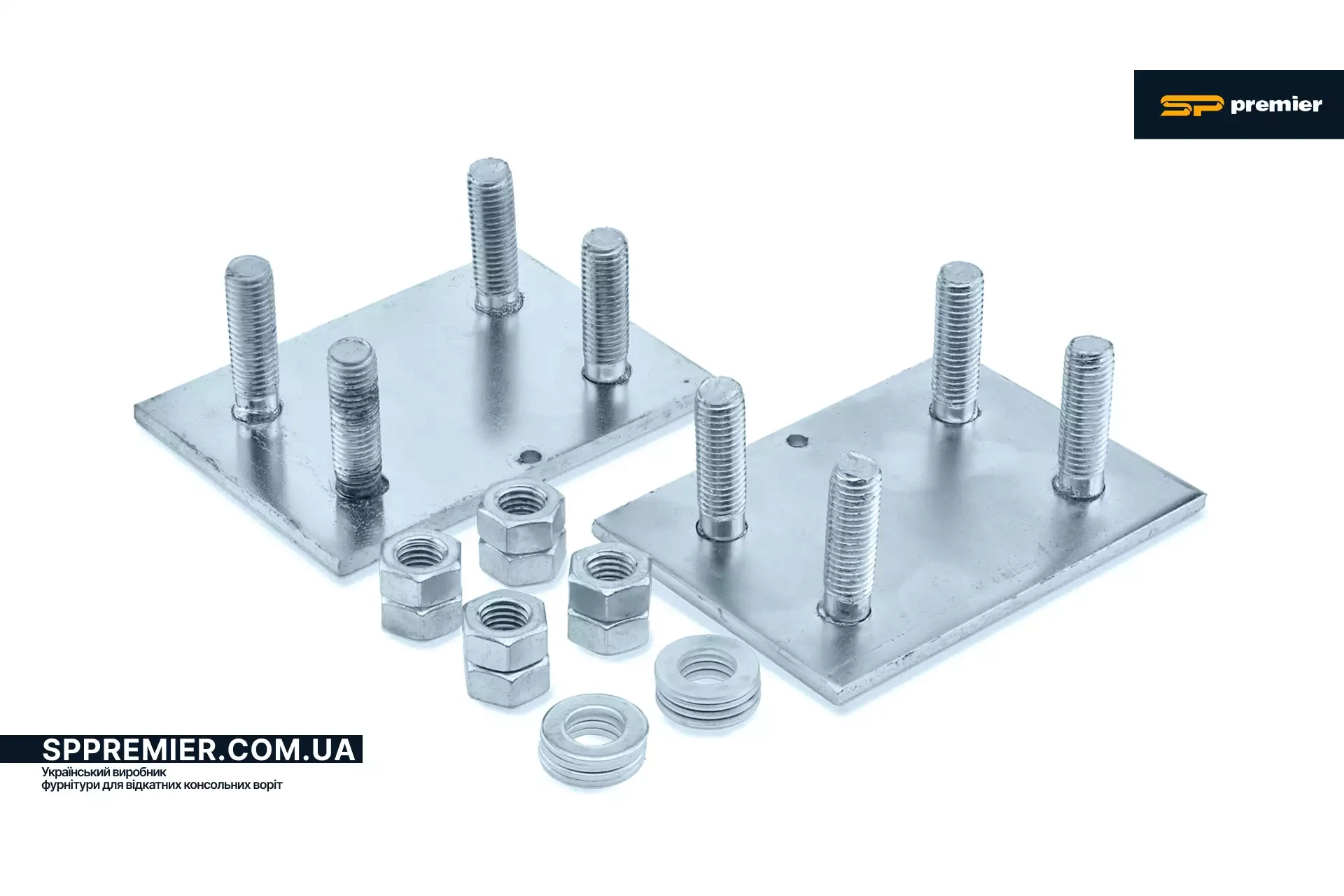

Регулювальні майданчики значно спрощують встановлення роликових кареток і дозволяють точно виставити положення воріт по рівню. Вони корисні для будь-яких воріт незалежно від ваги й розмірів. В комплект регулювальних майданчиків SP Premier входять 2 сталеві пластини товщиною 5 мм з привареними до кожної 4-ма шпильками M14, гайки та шайби.
Щоб у консольну балку не потрапляли волога, бруд або дрібне сміття, важливо встановити заглушку — вона захищає внутрішню поверхню балки, по якій рухаються ролики кареток. SP Premier пропонує сталеву заглушку, яка забезпечує захист й надає воротам завершеного, акуратного вигляду.
Щоб автоматичні ворота працювали плавно та надійно, важливо правильно обрати зубчасту рейку відповідно до типу приводу.
Зубчасті рейки SP Premier виготовлені із оцинкованої сталі марки Q235, яку широко використовують за кордоном у будівництві, машинобудуванні та виготовленні металоконструкцій. Вона витримує значні навантаження, добре зварюється та не піддається корозії. Сталеві рейки можна використовувати для будь-яких відкатних воріт — від приватних до промислових. Призначена для приводів з модулем M4.
Дізнайтесь більше про види та особливості зубчастих рейок у статті:
https://sppremier.com.ua/ua/articles/zubchasta-reika-dlia-vidkatnykh-konsolnykh-vorit
Готові комплекти фурнітури SP Premier забезпечують надійну довгу роботу воротної фурнітури та повну сумісність усіх компонентів, що дозволяє зібрати ворота швидко та без помилок у підборі деталей.
Комплект для легких воріт побутового або початкового промислового рівня, вагою до 400 кг. Товщина металу консолі 3,0 мм. Комплект має роликові каретки з підшипниками 201 серії. Верхній тримач має 2 ролики.
Комплект для воріт побутового або початкового промислового рівня, вагою до 500 кг. Товщина металу консолі 3,5 мм. Комплект має роликові каретки з підшипниками 301 серії. Верхній тримач має 2 ролики.
Комплект для воріт побутового або початкового промислового рівня, вагою до 500 кг. Товщина металу консолі 3,5 мм. Комплект має роликові каретки з підшипниками 301 серії. Верхній тримач має 2 ролики. Верхній і нижній уловлювачі мають змінні пластикові накладки.
Комплект для воріт побутового або початкового промислового рівня, вагою до 500 кг. Товщина металу консолі 3,5 мм. Комплект має роликові каретки з підшипниками 301 серії та регулювальні майданчики. Верхній тримач має 2 ролики.
Комплект для воріт побутового або початкового промислового рівня, вагою до 500 кг. Товщина металу консолі 3,5 мм. Комплект має роликові каретки з підшипниками 301 серії та регулювальні майданчики. Верхній тримач має 4 ролики. Накатні ролики мають підшипники 201 серії. Нижній уловлювач з відбійником.
Посилений комплект для воріт промислового або преміального рівня, вагою до 800-1000 кг. Товщина металу консолі 4,5 мм. Комплект має роликові каретки з підшипниками 303 серії. Верхній тримач має 4 ролики. Накатні ролики мають підшипники 201 серії. Верхній і нижній уловлювачі мають змінні пластикові накладки.
Неправильний монтаж фурнітури може призвести до підвищеного зносу деталей, шуму під час руху воріт або навіть поломок конструкції. Тому важливо дотримуватися рекомендацій виробника щодо кріплення консолі, регулювання роликових кареток, установки уловлювачів та інших елементів.
Покрокову інструкцію з монтажу відкатних воріт дивіться тут:
https://sppremier.com.ua/ua/articles/yak-vstanovyty-vidkatni-konsolni-vorota-svoimy-rukamy-pokrokova-instruktsiia
Фурнітура SP Premier — це продумане рішення для відкатних воріт будь-якого типу: від легких побутових до масивних промислових конструкцій. Завдяки широкому вибору готових комплектів, якості матеріалів і сумісності елементів між собою, ви отримуєте стабільну роботу воріт, простий монтаж і довгий термін служби всієї системи. Найкращий результат забезпечує використання повного комплекту, підібраного відповідно до ваги та габаритів воріт.
