Помилки при встановленні відкатних консольних воріт

1. Неправильна підготовка основи
2. Неправильне встановлення роликових кареток
3. Помилки при монтажі рами
4. Помилки при встановленні консольної балки
5. Неправильний розрахунок розмірів противаги
6. Неправильне встановлення уловлювачів
7. Неправильний розрахунок навантаження та вибір компонентів
8. Невірний підбір або установка автоматики

Відкатні консольні ворота є популярним вибором для приватних будинків, комерційних об'єктів та промислових підприємств. Однак їх встановлення вимагає ретельного планування та виконання. На практиці багато монтажників-аматорів допускають типові помилки, які призводять до неправильної роботи воріт, прискореного зношування деталей та додаткових витрат на ремонт. У цій статті ми розглянемо найпоширеніші помилки при встановленні відкатних консольних воріт і надамо рекомендації, як їх уникнути.

Монтаж роликових кареток

Неправильна підготовка основи

Основою для встановлення відкатних воріт є фундамент під консольну балку. Від його якості залежить стійкість та плавність руху стулки. Поширена помилка — заливання фундаменту без урахування глибини промерзання ґрунту або без армування. Взимку така основа може підніматися разом із ґрунтом, деформуючи направляючу балку, що призведе до перекосів і заїдань.

Інша типова проблема — вузька або коротка основа, яка не забезпечує належної опори для закладної. У результаті під навантаженням ворота можуть «гуляти» або зміщуватися.

Рекомендації:

• Фундамент має бути не коротшим за половину ширини отвору воріт, а глибина закладання — нижче рівня промерзання ґрунту, зазвичай 1,2–1,5 м (але варто перевірити який у вашому регіоні), також врахуйте тип ґрунту.
• Обов’язкове армування і точне виставлення горизонталі швелера — запорука стабільної роботи всієї системи.

Неправильне встановлення роликових кареток

Основне навантаження від стулки воріт припадає на роликові каретки (опори), тому від правильного їх монтажу залежить довговічність воріт.

Типова помилка — встановлення кареток без дотримання відстані між ними. Якщо каретки розташовані занадто близько одна до одної зменшується база опори воріт. У такому випадку більша частина ваги переходить на одну з кареток, що призводить до передчасного зносу каретки та деформації направляючої балки.

Роликові каретки повинні бути встановлені рівно. Якщо швелер має перекоси і не налаштувати роликові каретки, вони можуть мати різну висоту, через що направляюча балка розміщується під кутом і ворота будуть рухатися з перекосом та заїдати. Це також прискорить знос підшипників кареток.

Також є помилкою, коли без перевірки ходу воріт, не вирівняні каретки «намертво» приварюють безпосередньо до швелера. Якщо виявиться перекіс, його неможливо буде виправити пізніше, доведеться різати та переварювати основу.

Рекомендації:

• Відстань між роликовими каретками повинна становити приблизно третину довжини полотна. Одну з кареток варто встановлювати ближче до кінця противаги (коли ворота знаходять в закритому стані).
• Монтаж виконуйте строго в одній горизонтальній площині, після чого обов’язково проведіть пробний рух воріт і точне регулювання.
• Каретки повинні мати можливість регулювання, для цього використовуйте комплект регулювальних майданчиків із пластинами і шпильками, що дозволяють відрегулювати каретки для досягнення ідеального положення, навіть, якщо швелер встановлено не рівно.

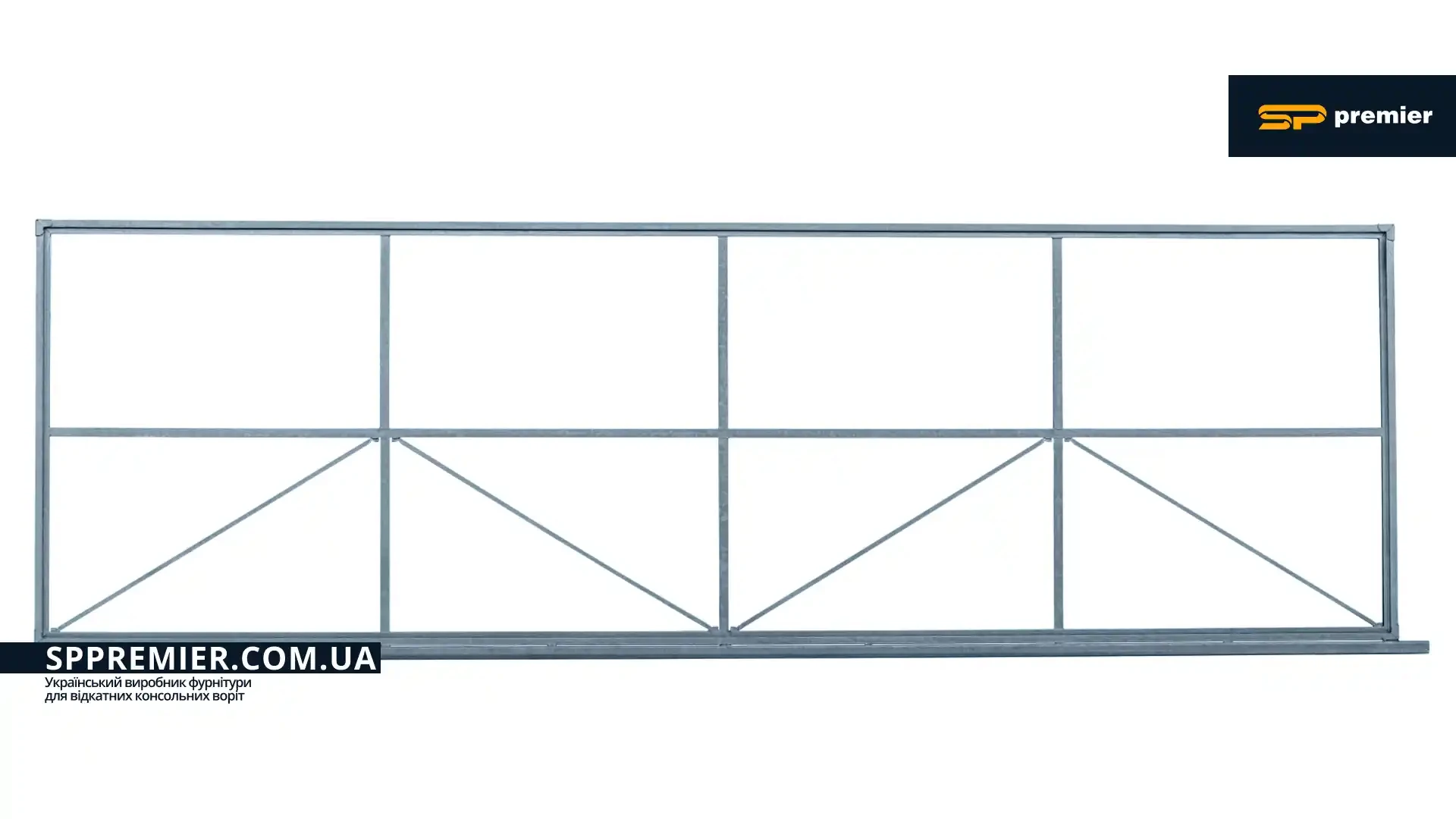

Рама для відкатних консольних воріт SP Premier

Помилки при монтажі рами

Монтаж рами — один із важливих етапів, від якого залежить жорсткість і точність роботи всієї конструкції. Частою помилкою є нерівно відрізані і зварені кінці профілю через це геометрія рами буде не правильною: перекоси, «ромбоподібна» форма або різниця в діагоналях навіть у кілька міліметрів призводять до того, що полотно не рухається рівно, заїдає.

Ще одна поширена проблема — зварювання без контролю температури та лінійності профілю. При надмірному нагріві метал «тягне», через що балка може деформуватися. У результаті — навіть при точному монтажі балки ворота рухаються ривками, а ролики швидко зношуються.

Також помилкою є використання тонкостінного профілю або недостатня кількість поперечних перемичок. Така рама не витримує навантаження полотна, з часом «грає» і втрачає жорсткість, особливо на великих воротах.

Окрему увагу варто приділити зварним швам і підготовці поверхонь. Якщо з’єднання виконані нерівномірно, без зачищення та ґрунтування, це не лише знижує міцність, а й прискорює появу корозії у місцях швів.

Рекомендації:

• Перед зварюванням перевіряйте діагоналі, контролюйте площинність профілю, виконуйте прихватки з обох боків, а основні шви — короткими відрізками.
• Для рами краще використовувати т-профіль товщиною  2 мм, після складання рами зачистіть зварні шви, повністю проґрунтуйте та пофарбуйте.
• Для точного кутового з’єднання т-профілів радимо використовувати т-з'єднувачі SP Premier, вони забезпечать точну геометрію рами і зменшать час її монтажу.

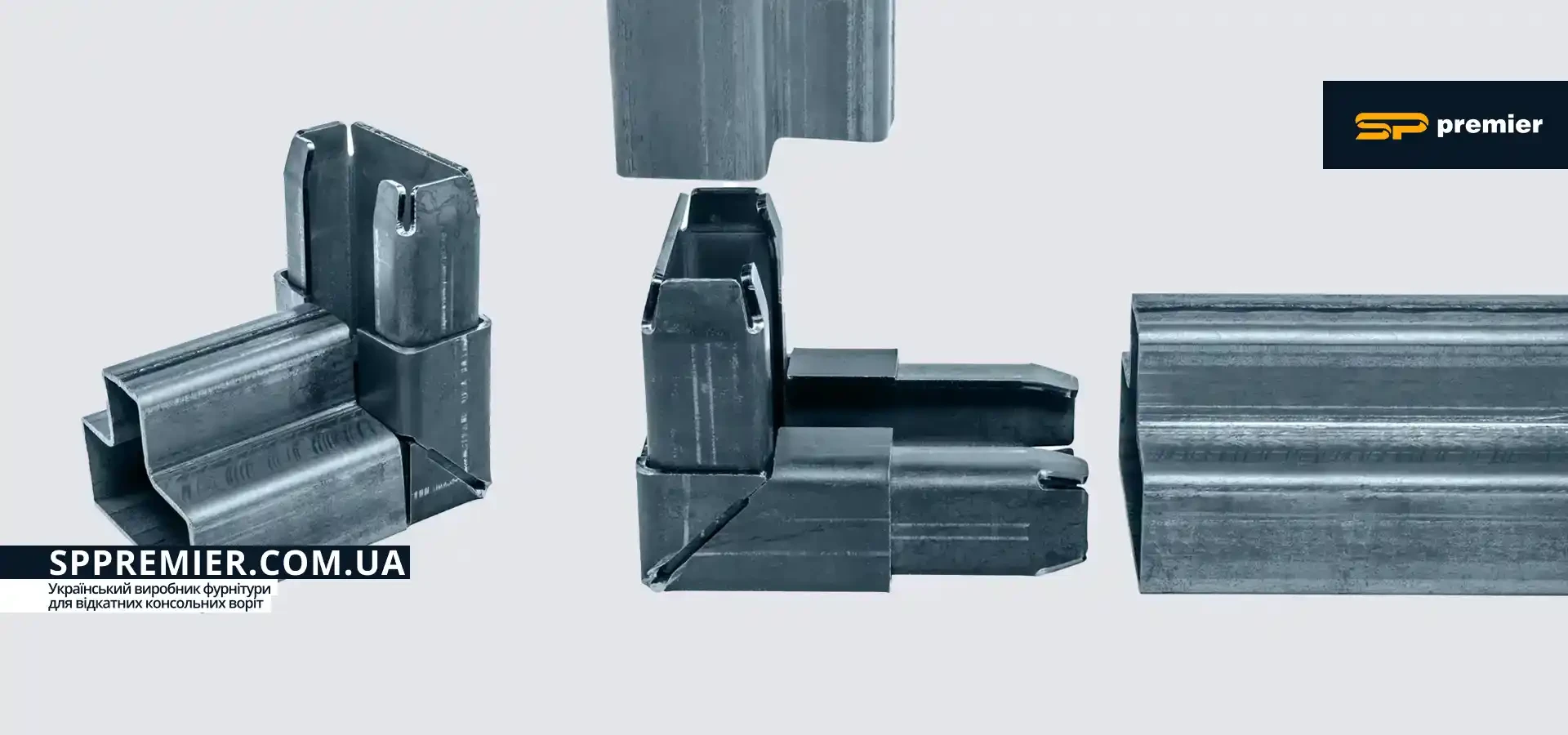

Т-з'єднувачі SP Premier

Помилки при встановленні консольної балки

Консольна балка – ключовий елемент конструкції відкатних консольних воріт. Від точності встановлення балки залежить плавність ходу, легкість відкривання та довговічність усієї системи.

Іноді монтажники зварюють балку до стулки без ретельного контролю горизонталі та рівності. Якщо балка встановлена навіть із незначним перекосом чи хвилею, ворота не рухатимуться плавно: ролики заїдатимуть, а полотно «гулятиме».

Ще одна помилка — зварювання з перегрівом. Через це профіль може деформуватися, і при русі ролики будуть заїдати.

Рекомендації:

• Під час монтажу використовуйте довгий рівень, щоб контролювати горизонталь і пряму лінію направляючої по всій довжині.
• Зварні шви варто виконувати короткими ділянками з паузами для охолодження металу або точковим способом, щоб уникнути деформацій.

Неправильний розрахунок розмірів противаги

З противагою пов’язана наступна група помилок. Консольні ворота складаються з проїзної частини та противаги — хвостовика, який балансує вагу.

Якщо було встановлено закоротку противагу для економії матеріалу або простору, це спричинить збільшення навантаження на роликові каретки та фундамент. Ворота будуть «клювати» (провисати) у закритому положенні або при русі, що веде до швидкого зносу роликів, пошкодження направляючого балки та, як наслідок, до заклинювання.

Рекомендації:

• Довжина противаги повинна становити 50% від ширини проїзду, адже саме така пропорція дозволяє правильно врівноважити вагу стулки.
• Для важких воріт використовуйте прямий тип противаги, він краще витримує навантаження та зменшує ризик перекосів.

Неправильне встановлення уловлювачів

Уловлювачі — це важливі елементи конструкції. Нижній уловлювач приймає вагу полотна (стулки) у закритому положенні, зменшуючи навантаження на ролики, а верхній утримує стулку від хитання під час вітру.

Поширеними помилками є встановлення уловлювачів занадто високо, або не на одній лінії зі стулкою воріт, тоді вона не зможе потрапити в уловлювачі і просто упреться в їх полички рамою. А, якщо занизько — накатний ролик висітиме і нижній уловлювач не зможе розвантажити систему.

Рекомендації:

• Уловлювачі повинні точно сходитися з положенням воріт у закритому стані.
• Встановлення уловлювачів варто проводити після монтажу полотна і тоді відрегулювати положення нижнього уловлювача так, щоб накатний ролик стулки воріт легко входив в нього і спирався на поличку уловлювача.
• Також рекомендуємо обрати уловлювачі з пластиковими накладками — це зменшить шум під час закривання та запобігатиме пошкодженню покриття рами.

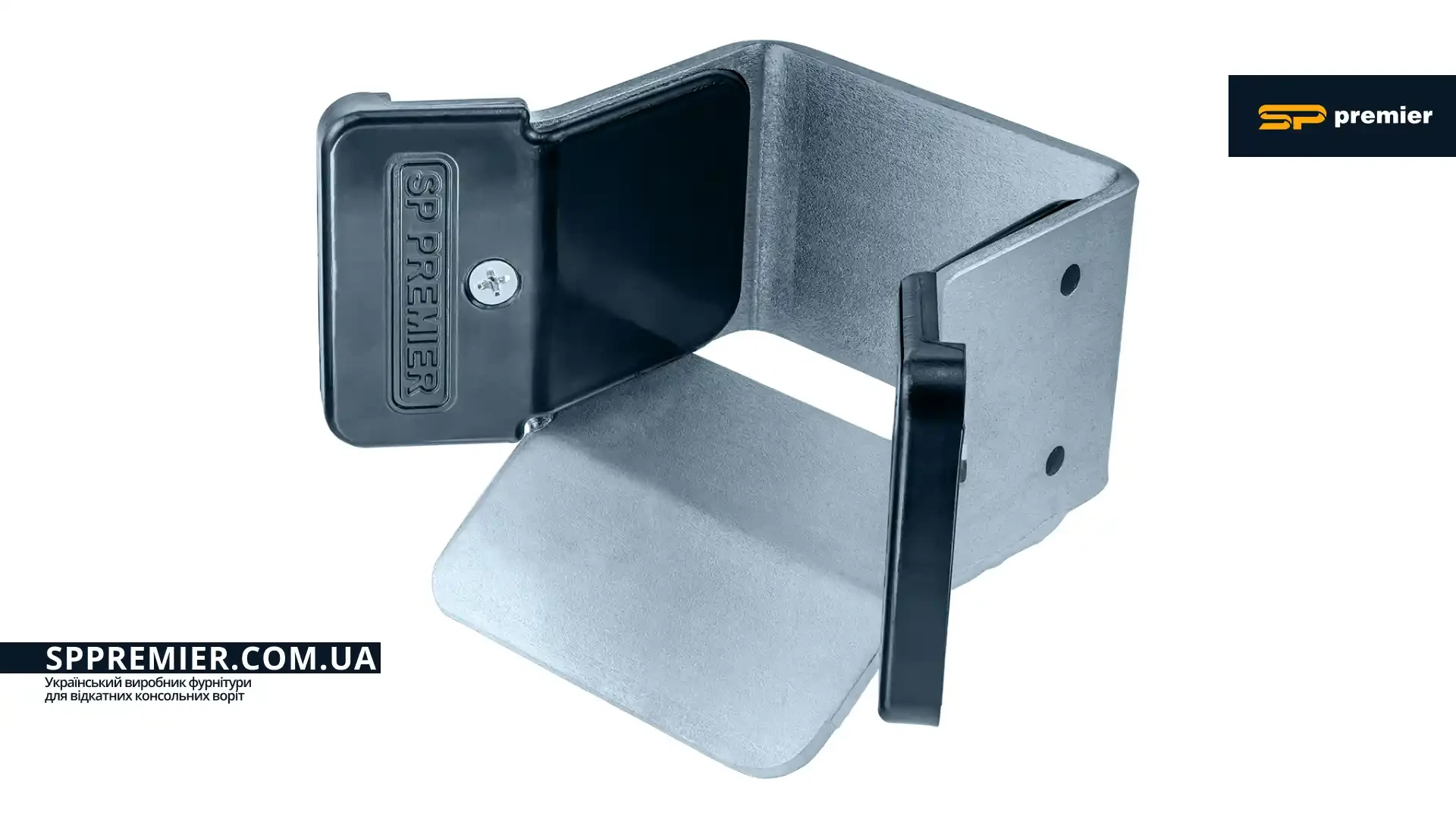

Нижній уловлювач з пластиковими накладками Standart Smart SP Premier

Неправильний розрахунок навантаження та вибір компонентів

Однією з найкритичніших помилок є некоректний розрахунок навантаження. Нерідко монтажники-початківці обирають фурнітуру, ігноруючи сукупну вагу стулки, довжину консольної балки та матеріалу полотна, його товщини і розмірів.

Неправильний вибір роликів, напрямних та приводу призводить до того, що система не витримує вагу полотна, виникають люфти. Наприклад, установка системи, розрахованої на ворота до 400 кг, для стулки вагою понад 600 кг призводить до надмірного навантаження на всі вузли: ролики, уловлювачі, кронштейни та навіть автоматику.

Найперше страждає направляюча балка. Якщо вона виготовлена з тонкостінного або низькоякісного металу, профіль швидко деформується під вагою полотна. Балка може «прогинатися», утворюючи хвилю, через що ролики рухатимуться з ривками, а ворота відкриватимуться із зусиллям.

Роликові каретки — ще один критичний елемент. Дешеві ролики часто мають низьку якість виготовлення та слабкі підшипники. З часом вони починають люфтити, шуміти або заклинювати, що негативно впливає на плавність ходу і пришвидшує знос направляючої.

Рекомендації:

• Завжди підбирайте фурнітуру відповідно до ваги та ширини полотна з запасом не менше 30 %.
• Для важких конструкцій варто використовувати відповідні системи, наприклад фурнітура SP Premier Strong призначена для воріт 800–1000 кг, виготовлена зі сталі S235JR та оцинкована методом гарячого цинкування, консольна балка має розміри профілю — 82×82 мм, довжину 6 або 7 метрів та товщину металу 4,5 мм. Такі комплектуючі забезпечують точну геометрію, надійність і стійкість до зносу навіть за інтенсивної експлуатації.

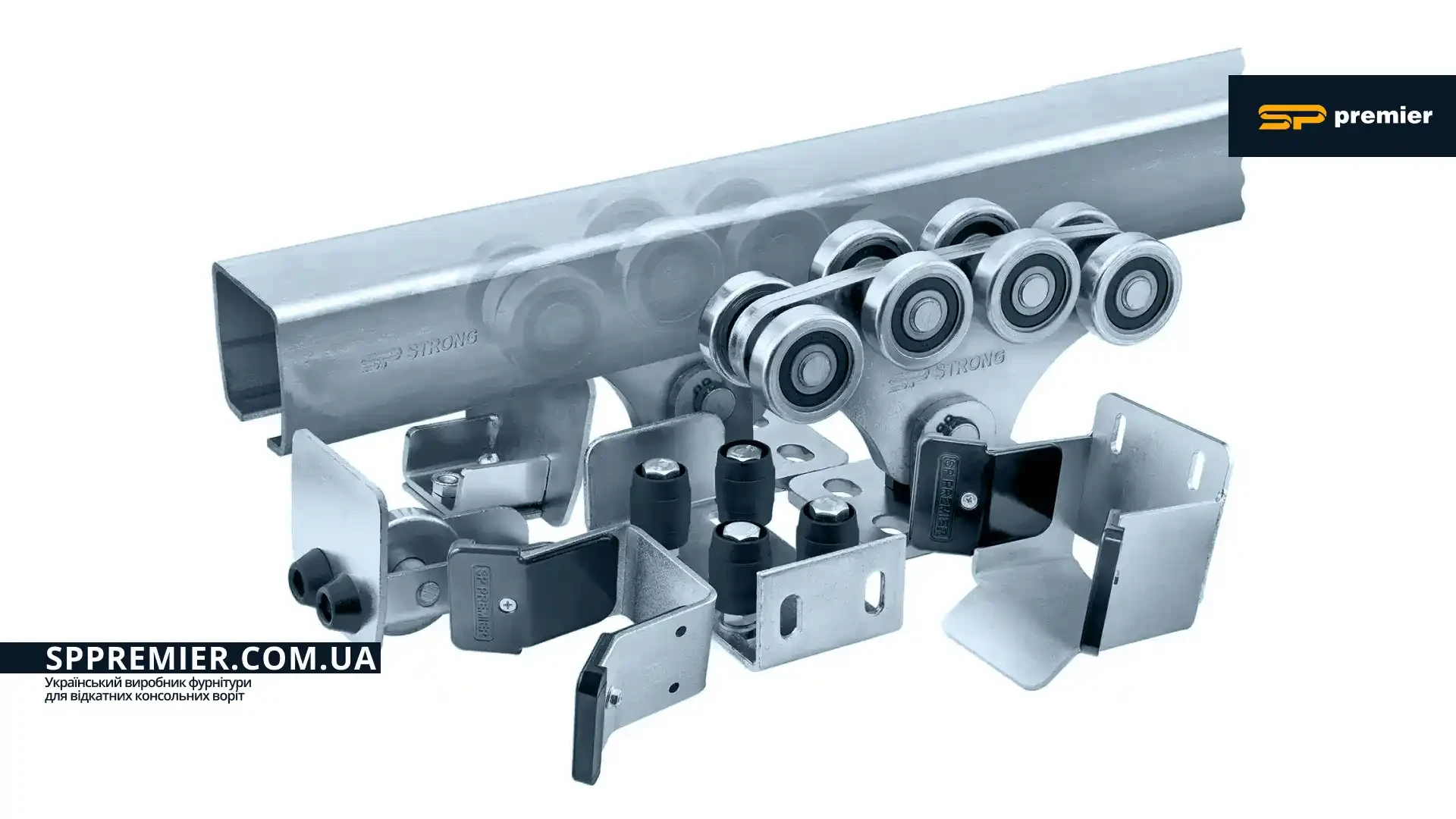

Комплект фурнітури для відкатних консольних воріт SP Premier Strong

Невірний підбір або установка автоматики

Автоматизація відкатних воріт — зручне рішення, однак воно також часто стає джерелом проблем. Найпоширеніші помилки:

• Вибір приводу без урахування ваги полотна та частоти використання, тоді він працює з надмірним навантаження.
• Встановлення приводу занадто близько або далеко від зубчастої рейки, спричиняє надмірний знос шестерні приводу та зубців.
• Перекіс редуктора відносно рейки, що призводить до шуму й стирання зубців.

Рекомендації:

• При виборі автоматики завжди орієнтуйтеся на вагу й довжину воріт із запасом не менше 30 % потужності.
• Монтаж приводу виконуйте згідно з інструкцією виробника, перевіряючи рівність зачеплення зубців по всій довжині рейки.
• Зубчасту рейку встановлюйте ідеально рівно, без перепадів, щоб зазор між зубами рейки та шестернею приводу був невеликий, ледь помітний (1-2 мм).

Монтаж відкатних консольних воріт здається нескладним лише на перший погляд. Кожен етап — від підготовки фундаменту до регулювання автоматики — вимагає точності та дотримання технології. Навіть незначна помилка на етапі встановлення може перетворитися на серйозну проблему в експлуатації.

Щоб ворота служили довго, рухались плавно і безшумно, довіряйте монтаж професіоналам або ретельно дотримуйтеся рекомендацій виробника фурнітури. Правильна установка — це не лише зручність користування, а й гарантія безпеки та надійності ваших воріт на довгі роки.
