Гвинтові палі (геошурупи) SP Premier виробляє в Києві зі сталі СТ3 з гарячим цинкуванням за DIN EN ISO 1461: шар цинку 70 ± 10 мкм, гарантія 20 років. У каталозі чотири типорозміри: Ø21, 42, 60 і 76 мм, довжиною від 0,8 до 1,5 м. Палі тримають від 0,40 до 2,50 т на вдавлювання. Ø21 беруть під тенти й світильники, Ø42–60 під паркани, тераси й альтанки, Ø76 під лазні та каркасні споруди. Палі можна вкрутити самостійно, купити або взяти в оренду наш електропривід, або замовити монтаж у Києві та області: +38 050 431-70-60.
Палі в каталозі влаштовані однаково: сталева труба з загостреним кінцем і вузька багатовиткова лопать. Нижче чотири моделі з довжиною, навивкою і несучою здатністю. Цифри вдавлювання й виривання середні для ґрунтів, де гвинтова паля працює штатно: супіску, суглинку, піску.
| Модель | Діаметр × стінка, мм | Довжина / навивка, мм | Вдавлювання, т | Виривання, т | Для яких об'єктів |
|---|---|---|---|---|---|
| SPGS 21x2x800(350) | 21 × 2 | 800 / 350 | 0,40 | 0,30 | тенти, анкери для розтяжок наметів, паркові світильники, декоративні огорожі |
| SPGS F 42x3x1200(350) | 42 × 3 | 1200 / 350 | 0,61 | 0,46 | перголи, альтанки, тераси, легкі навіси, паркани, огорожі |
| SPGS F 60x3x1200(500) | 60 × 3 | 1200 / 500 | 1,38 | 0,76 | альтанки, тераси, навіси, паркани, ворота |
| SPGS F 76x3x1500(500) | 76 × 3 | 1500 / 500 | 2,50 | 1,27 | лазні, легкі модульні й каркасні споруди, навіси, ворота, паркани |
Назва палі одразу каже, що це за виріб. Розберемо на прикладі SPGS F 60x3x1200(500):
Типорозмір палі обирають за навантаженням на одну опору. Сумарну вагу споруди ділять на кількість паль, і результат має бути меншим за табличне значення. У розрахунках ми закладаємо запас 25–30 %. Це наша внутрішня практика, а не будівельна норма.
Вдавлювання показує, скільки паля тримає на стиск. Виривання показує, скільки вона витримує на відрив. Під терасу дивляться на першу цифру, під паркан і ворота на другу.
Ми в SP Premier ми завжди починаємо розрахунок з геометрії об'єкта: розміри споруди, поверховість, матеріал стін і тип обв'язки. Без цих даних будь-яка цифра буде вгадуванням.
Два правила розкладки діють для будь-якого діаметра:
Повний розрахунок довжини, кроку й кількості паль з прикладами для тераси, альтанки й паркану є в статті «Розрахунок фундаменту з гвинтових паль».
Лопать має стояти повністю нижче шару ґрунту, який щозими промерзає й піднімається.

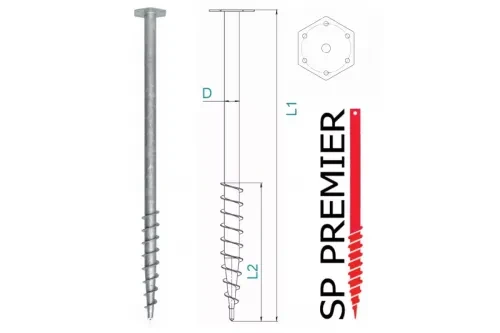

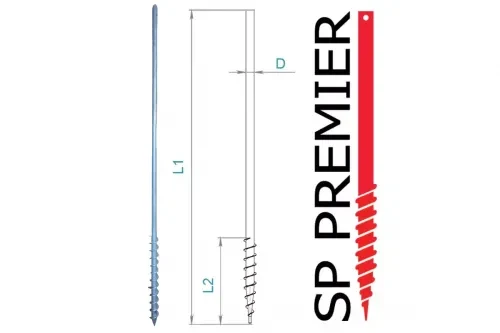

Довжину перевіряють за формулою L1 = A + L2 + H, де:
Найчастіша помилка новачків: рахувати довжину як «глибина промерзання плюс трохи запасу» і забути про L2. Навивка додається до глибини промерзання, а не входить у неї. Якщо за формулою виходить більше, ніж довжина обраної моделі, зателефонуйте нам до покупки: підберемо рішення під ваш об'єкт.
Гвинтова паля тримає навантаження не стінкою труби, а лопаттю. Під час закручування ґрунт між витками ущільнюється і щільно охоплює спіраль. Тому паля готова до навантаження одразу після монтажу, чекати, як з бетоном, не потрібно.
Після монтажу фланці вирівнюють по горизонту, а зверху збирають ростверк із швелерів. Він об'єднує палі в одну жорстку конструкцію, на яку вже ставлять каркас, лаги чи закладну під ворота.
Палі SP Premier виготовляємо зі сталі СТ3 і захищаємо гарячим цинкуванням за DIN EN ISO 1461. Товщина цинкового шару — 70 ± 10 мкм. Ми періодично перевіряємо її приладом на готових палях.
Розрахунковий термін експлуатації палі — щонайменше 50 років, а в неагресивному середовищі — до 120 років. Цю оцінку отримано з товщини металу та теоретичних розрахунків швидкості корозійних процесів. Реальний ресурс залежить від вологості й складу ґрунту на ділянці.
Гарантія на гвинтові палі SP Premier — 20 років.
Детальніше про методи цинкування та різницю між ними: «Цинкування металевих виробів. Переваги цинкованих рам воріт і гвинтових паль».
Гвинтові палі працюють на більшості ділянок приватного будівництва, включно з вологими та слабкими ґрунтами, де бетонний фундамент робити складно.
Можна застосовувати:
Не рекомендується:
Обмеження в обох випадках мають одну причину: лопать або не пройде, або деформується, і розрахункового ущільнення вже не буде.
Під час закручування ми в SP Premier завжди стежимо за опором. Якщо паля на проєктній глибині йде надто легко або раптово «стає», розрахунок для цієї точки переглядаємо. Добивати палю молотом не можна: удар деформує навивку, і таблична несуча здатність перестає діяти.
| Спосіб | Що потрібно | Де доречний |
|---|---|---|
| Вручну | вертикальна напрямна лунка не ширша за палю, перехідник-насадка на фланець, труби-важелі | малі діаметри й невеликі глибини |
| Електропривід SP GS 1800 | 2–3 людини | палі Ø42, 60, 76 мм довжиною до 1500 мм там, куди не заїде техніка: між будинками, на схилах, берегах водойм, серед насаджень |
| Спецтехніка | гідравлічні установки на базі навантажувачів BOBCAT і AVANT | ділянки з під'їздом, монтаж у Києві та області |
Електропривід SP Premier SP GS 1800 дає крутний момент 500–1800 Н·м при потужності 1800 Вт і швидкості 8 об/хв, маса приводу 9,2 кг.
Для будь-якого способу діє одне правило: відхилення палі від вертикалі не більше 2°. Вертикаль контролюють будівельним рівнем протягом усього закручування, а не лише на старті.
Монтувати палі можна й узимку. У промерзлий ґрунт паля йде важче, тож потрібне відповідне обладнання, більше часу й зусиль.
Для легких споруд, парканів і воріт гвинтові палі виграють за часом і обсягом робіт. Але є ґрунти, де вони не працюють, і це треба знати до покупки.
| Параметр | Гвинтові палі | Бетонний фундамент |
|---|---|---|
| Земляні роботи | не потрібні | траншея або котлован, дренаж, арматура, опалубка |
| Готовність до навантаження | одразу після монтажу | після набору міцності бетоном |
| Сезон монтажу | цілий рік, включно з морозом | залежить від погоди й температури |
| Ділянка після робіт | без залишків бетону, щебеню, піску; газон і насадження лишаються цілими | потрібне прибирання після бетонних робіт |
| Обмеження | кам'янисті ґрунти, будівельне сміття в ґрунті | довгий цикл робіт і очікування |
Телефон: +38 050 431-70-60
Viber: +38 050 431-70-60
WhatsApp: +38 050 431-70-60
Telegram: +38 050 431-70-60
Електронна пошта: info@sppremier.com
Доставка і монтаж гвинтових паль:
SP Premier виготовляє металоконструкції з 2002 року, а оцинковані гвинтові палі — з 2016-го.
Так. Геошурупом називають гвинтову палю, бо її вкручують у ґрунт як шуруп, без попереднього копання.
Так. Ø21 мм і невеликі глибини крутять вручну важелями. Для Ø42–76 мм зручніше купити або взяти в оренду електропривід (палекрут), але з ним працюють 2–3 людини.
При кроці 2 м виходить 10 паль по периметру і ще 2 у середньому ряду, разом 12. Якщо лаги перекривають 4 м без проміжної опори, середній ряд не потрібен, і вистачить 10 паль.
Для легкої садової конструкції так, за формулою довжини і правилами розкладки вище. Для житлового будинку ми перевіряємо ґрунт і рахуємо довжину, діаметр і крок індивідуально під конкретний об'єкт.
Монтаж під ключ робимо в Києві та Київській області. Палі доставляємо по всій Україні.
