Пальовий фундамент на гвинтових палях: що це, коли обирати і як монтують

1. Що таке пальовий фундамент
2. З чого складається фундамент на гвинтових палях
3. Гвинтові, буронабивні чи забивні: чим відрізняються палі для фундаменту
4. Для яких споруд підходить
5. На яких ґрунтах працює
6. Переваги й обмеження
7. Як монтують пальовий фундамент: етапи
8. Від чого залежить вартість
9. Питання від клієнтів

Пальовий фундамент — це фундамент, у якому навантаження від будівлі передається не на поверхневий шар ґрунту, а через окремі опори-палі на щільніші шари під ним. Для приватного будівництва найчастіше обирають фундамент на гвинтових палях: сталеві труби з гвинтовою лопаттю вкручують у ґрунт, а зверху зв'язують обв'язкою, на яку спирається споруда. SP Premier виробляє оцинковані гвинтові палі в Україні з 2016 року, тож нижче ділимося практичним поглядом виробника.

Гвинтова паля з фланцем після монтажу: на фланець кріпиться обв'язка фундаменту

Що таке пальовий фундамент

Звичний стрічковий фундамент — це суцільна бетонна стрічка по периметру будівлі, закладена в траншею. Пальовий фундамент працює інакше: будівля стоїть на окремих опорах, розставлених з розрахунковим кроком, і кожна опора сама передає свою частку навантаження в ґрунт.

Звідси головна відмінність. Для стрічки потрібні земляні роботи, опалубка, бетон і час на його набір міцності. Для фундаменту на палях потрібні лише точки під опори. Між палями ґрунт лишається непорушеним, а навантажувати гвинтові палі можна одразу після монтажу, без очікування, як у випадку бетонного фундаменту.

З чого складається фундамент на гвинтових палях

Палі. Кожна гвинтова паля — це сталева труба з гвинтовою навивкою внизу і оголовком угорі. Навантаження тримає саме лопать, що спирається на ущільнений ґрунт, тому вона має опинитися нижче шару, який промерзає взимку. Палі SP Premier виготовляються зі сталі СТ3 з гарячим цинкуванням: товщина цинку 70 ± 10 мкм, гарантія 20 років, орієнтовний строк служби 50–120 років.

Оголовок. У серійному ряду SP Premier три варіанти верхівки: SPGS N — без фланця, під окремий оголовок; SPGS F — із шестигранним фланцем, зручним під металеву обв'язку; SPGS U — з U-подібним фланцем під дерев'яний брус або лагу.

Обв'язка (ростверк). Палі зв'язують між собою в одну жорстку систему. Для тераси чи альтанки це зазвичай дерев'яний брус, для каркасної будівлі металевий швелер або профіль, для важчих споруд залізобетонна стрічка поверх паль. Саме жорсткість обв'язки визначає, наскільки часто треба ставити палі: крок між палями не перевищує 3 м.

Гвинтові, буронабивні чи забивні: чим відрізняються палі для фундаменту

Пальовий фундамент можна зробити на палях різних типів. Для приватного будівництва зазвичай порівнюють три:

Для терас, парканів, навісів, каркасних і модульних споруд гвинтові палі зазвичай виграють за часом і обсягом робіт: немає мокрих процесів, не потрібна важка техніка, монтаж можливий на ділянках, куди не заїде бетономішалка. Докладніше про різницю між бетонним і пальово-гвинтовим фундаментом розповідаємо в статті «Порівняння процесів закладки фундаменту».

Для яких споруд підходить

• тераси, альтанки, навіси, лазні й садові будиночки;
• паркани, стовпи огородження та фундамент для відкатних воріт;
• каркасні та модульні будинки;
• ділянки зі складним рельєфом: схили, береги водойм, місця з перепадом висот, де стрічка потребувала б великого обсягу земляних робіт.

Для житлового будинку розрахунок робиться індивідуально: ми беремо у замовника геометрію споруди, поверховість, матеріал стін і тип обв'язки та підбираємо довжину, діаметр і крок паль під конкретний об'єкт.

На яких ґрунтах працює

Палі SP Premier допускається застосовувати на ділянках із такими ґрунтами:

• суглинки;
• водонасичені глиняні;
• супіски;
• пилуваті та дрібні піски;
• ділянки із занадто високим рівнем залягання ґрунтових вод.

Не рекомендується застосовувати на кам'янистих ґрунтах і ґрунтах із включенням будівельного сміття: лопать або не пройде, або деформується, і розрахункового ущільнення вже не буде.

Переваги й обмеження

Переваги пальового фундаменту на гвинтових палях:

• немає земляних робіт і бетонування, тож ділянка лишається чистою;
• фундамент готовий до навантаження одразу після монтажу;
• монтаж можливий у будь-яку пору року, бо промерзлий ґрунт впливає лише на технологію, а не на розрахунок;
• можна працювати без важкої техніки: вручну або електроприводом SP GS 1800;
• легко вирівняти висоту на ділянці з перепадом рельєфу.

Обмеження, про які варто знати заздалегідь:

• на кам'янистих ґрунтах і ґрунтах із будівельним сміттям гвинтові палі не ставлять;
• фундамент працює лише разом з обв'язкою: без неї палі залишаються окремими стовпами;
• помилка в довжині коштує дорого: якщо лопать лишиться в шарі промерзання, опору почне виштовхувати;
• забивати гвинтові палі не можна: удар деформує навивку, і розрахункова несуча здатність перестає діяти.

Як монтують пальовий фундамент: етапи

1. Розрахунок. Визначають довжину, діаметр, крок і кількість паль. Довжину рахують за формулою L1 = A + L2 + H, де A — нормативна глибина промерзання, L2 — довжина навивки, H — висота фланця над ґрунтом. Покроковий розрахунок є в статті «Розрахунок фундаменту з гвинтових паль».
2. Розмітка. На ділянці позначають контур і всі точки під палі: кути, перетини стін, місця точкових навантажень, прольоти з обраним кроком.
3. Закручування. Палі вкручують на проєктну глибину. Відхилення від вертикалі не має перевищувати двох градусів, і його контролюють протягом усього закручування.
4. Вирівнювання. Верхівки паль виводять в один рівень під обв'язку.
5. Обв'язка. Палі зв'язують брусом, металевим профілем або ростверком, після чого фундамент готовий до подальших робіт.

Закручувати палі можна трьома способами: вручну, якщо діаметр малий, а глибина невелика; ручним електроприводом там, куди не заїде техніка; гідравлічними установками на базі навантажувачів BOBCAT і AVANT там, де є проїзд. У Києві та області SP Premier виконує монтаж фундаменту з гвинтових паль під ключ.

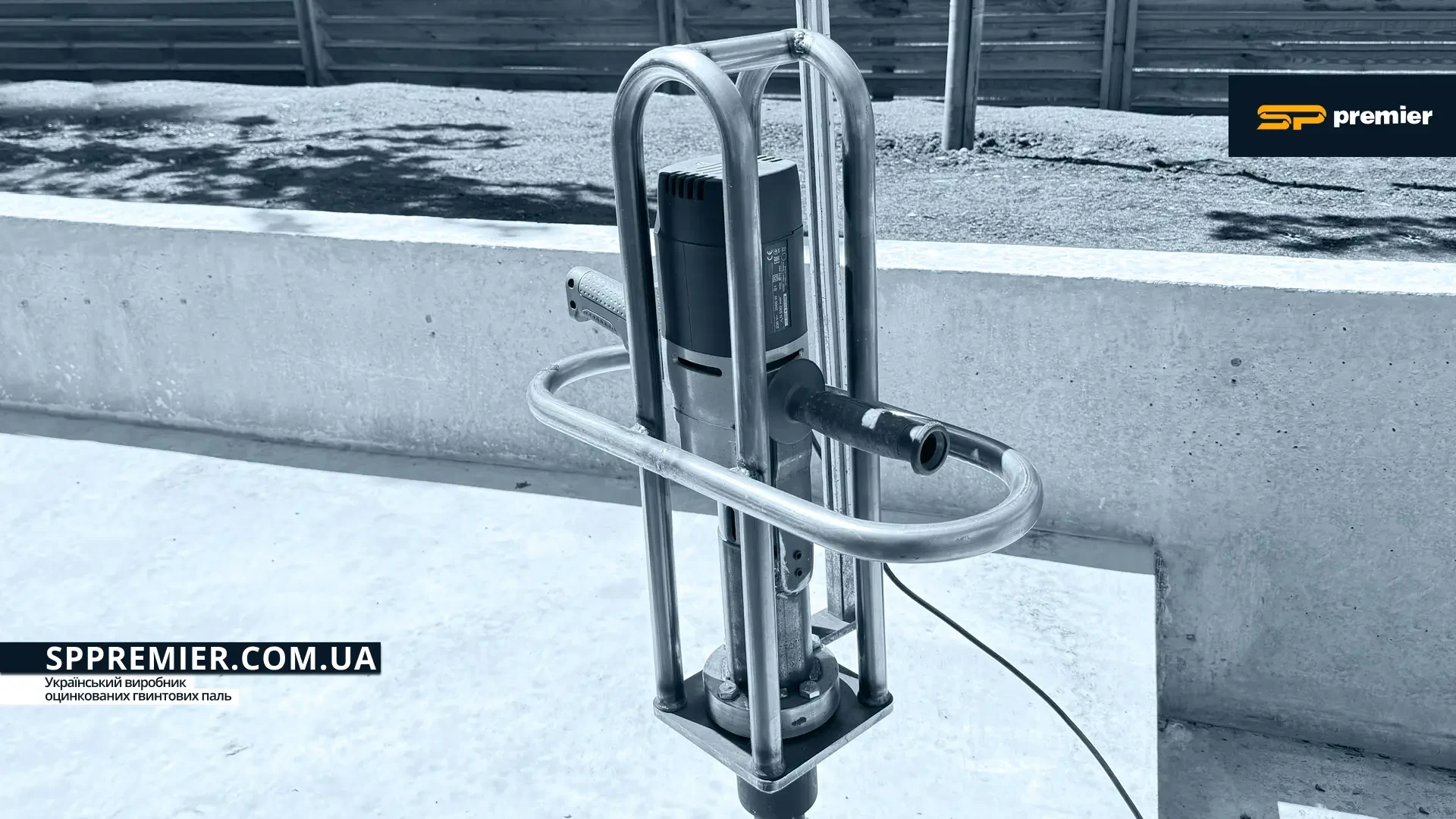

Ручний електропривід SP Premier: монтаж пальового фундаменту без спецтехніки

Від чого залежить вартість

Кошторис пальового фундаменту складається з двох частин (палі й монтаж) і залежить від кількох чинників:

• кількість паль визначається розкладкою по контуру, кроком і точковими навантаженнями;
• діаметр і довжина залежать від навантаження на опору і глибини промерзання у вашому районі;
• спосіб монтажу: вручну, електроприводом чи технікою;
• умови на ділянці: доступ для техніки, рельєф, ґрунт.

Щоб отримати точний розрахунок, надішліть нам розміри споруди, матеріал стін і тип обв'язки, і ми підберемо палі та порахуємо їхню кількість.

Питання від клієнтів

Скільки служить фундамент на гвинтових палях?

Оцинковані палі SP Premier служать орієнтовно 50–120 років залежно від ґрунту, гарантія виробника становить 20 років.

Що краще: пальовий чи стрічковий фундамент?

Залежить від споруди й ділянки. Для терас, альтанок, парканів, каркасних будинків і ділянок зі складним рельєфом пальовий фундамент на гвинтових палях зазвичай швидший і не потребує бетонних робіт. Для важких кам'яних будівель і кам'янистих ґрунтів частіше обирають інші рішення.

Чи можна робити фундамент на палях узимку?

Так. Глибина промерзання в розрахунку є нормативною величиною і вже враховує зимовий сезон, а мороз впливає лише на технологію монтажу. Докладніше про це в статті «Чи можна встановлювати гвинтові палі взимку».

Чи можна зробити пальовий фундамент самому?

Для легкої садової споруди так: палі невеликого діаметра можна вкрутити вручну або ручним електроприводом. Головне правильно розрахувати довжину, дотримати вертикаль і крок між палями.

Зв'яжіться з нами для розрахунку пальового фундаменту й замовлення гвинтових паль SP Premier!
