SP-1200AC — комплект автоматики для відкатних воріт масою до 1200 кг і довжиною до 12 м. Електропривід 450 Вт з асинхронним двигуном на мідній обмотці та металевим редуктором, магнітні кінцевики, фотоелементи й сигнальна лампа в базовій комплектації. Робоча температура від -20°C до +70°C — комплект розрахований на цілорічну роботу в кліматі України. Виробник — SP Premier, фурнітура та автоматика для відкатних воріт з 2002 року. Гарантія: 36 місяців на привід, 12 місяців на периферію.

Завантажити паспорт на комплект автоматики для відкатних воріт SP-1200AC

Опис комплекту автоматики для відкатних воріт SP-1200AC

Комплект автоматики SP-1200AC призначений для автоматизації відкатних консольних воріт масою до 1200 кг та довжиною до 12 м (дві стулки назустріч). Рух полотна забезпечує вихідна шестерня електропривода, яка зачіпляється із зубчастою рейкою, закріпленою вздовж нижнього краю рами воріт. Зубчаста рейка до комплекту не входить і підбирається окремо під ширину проїзду.

Керування — з пульта дистанційного керування на частоті 433,92 МГц з робочою дальністю від 30 м. Одне натискання кнопки відкриває ворота, повторне — виконує зворотну дію. Така логіка передбачена з міркувань безпеки: ворота ніколи не рухаються без команди користувача. У пам'ять блока керування можна записати до 40 пультів — достатньо для великої родини чи об'єкта з кількома користувачами.

Безпеку руху забезпечують два контури:

• Інфрачервоні фотоелементи — виявляють пішоходів, транспорт та інші об'єкти, що перетинають ІЧ-промінь, і запобігають закриванню воріт на перешкоду.
• Сигнальна лампа з антеною — миготливий світловий сигнал попереджає людей поблизу про рух полотна.

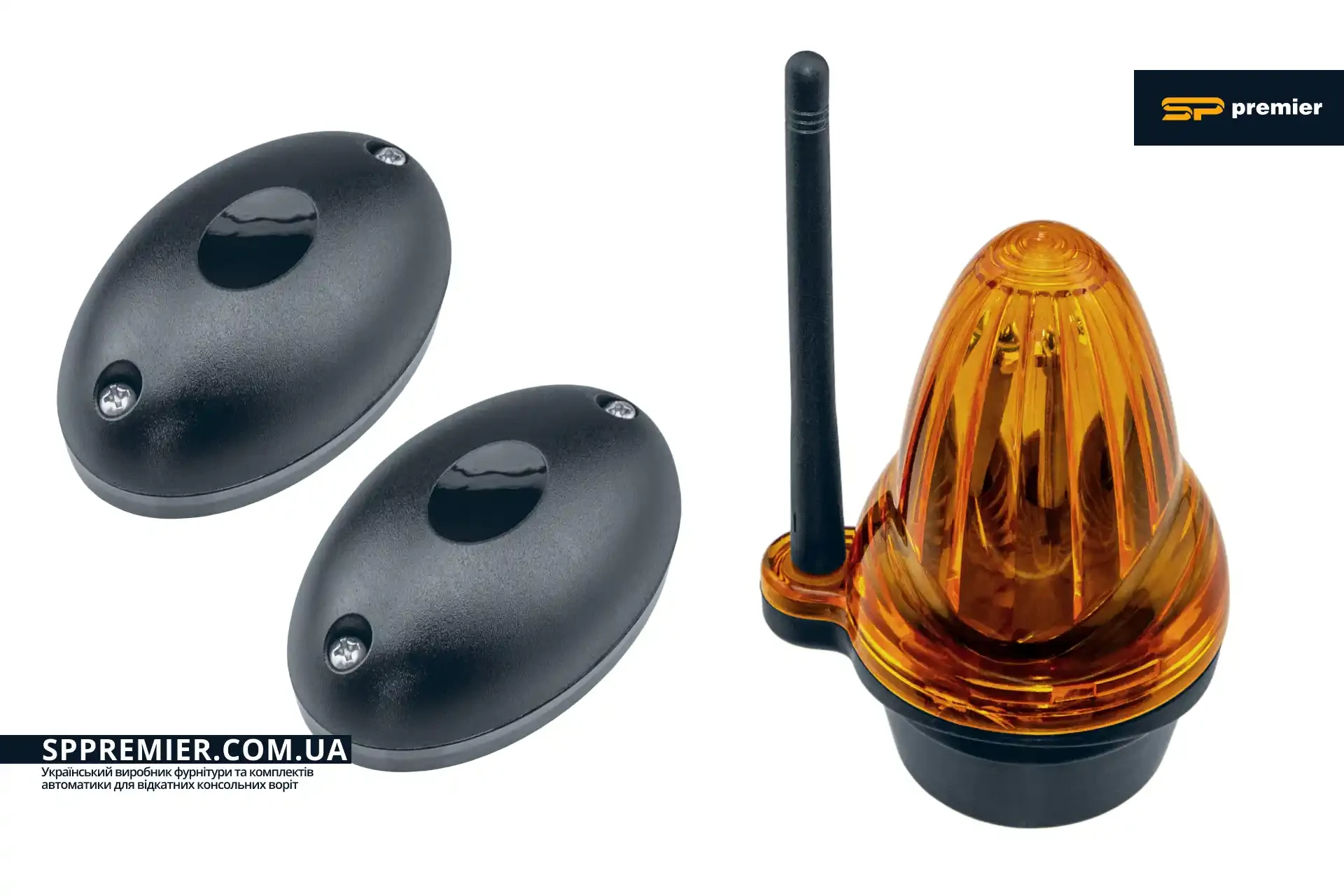

Інфрачервоні фотоелементи і сигнальна лампа з антеною

Редуктор має функцію самоблокування: у закритому стані ворота неможливо зрушити вручну без ключа — це додатковий захист від злому. При відключенні електроенергії привід переводиться в ручний режим спеціальним ключем розблокування, і ворота відкриваються вручну.

Переваги автоматики SP-1200AC

Потужний привід для важких воріт

Електродвигун 450 Вт переміщує полотно масою до 1200 кг зі швидкістю 11–13 м/хв. Робочий режим S2 (20 хв) забезпечує стабільну роботу при щоденному інтенсивному використанні.

Робота взимку без відмов

Діапазон робочих температур -20°C ~ +70°C і клас захисту IP44 (від пилу та бризок води з будь-якого напрямку) розраховані на український клімат — мороз, сніг, підвищену вологість.

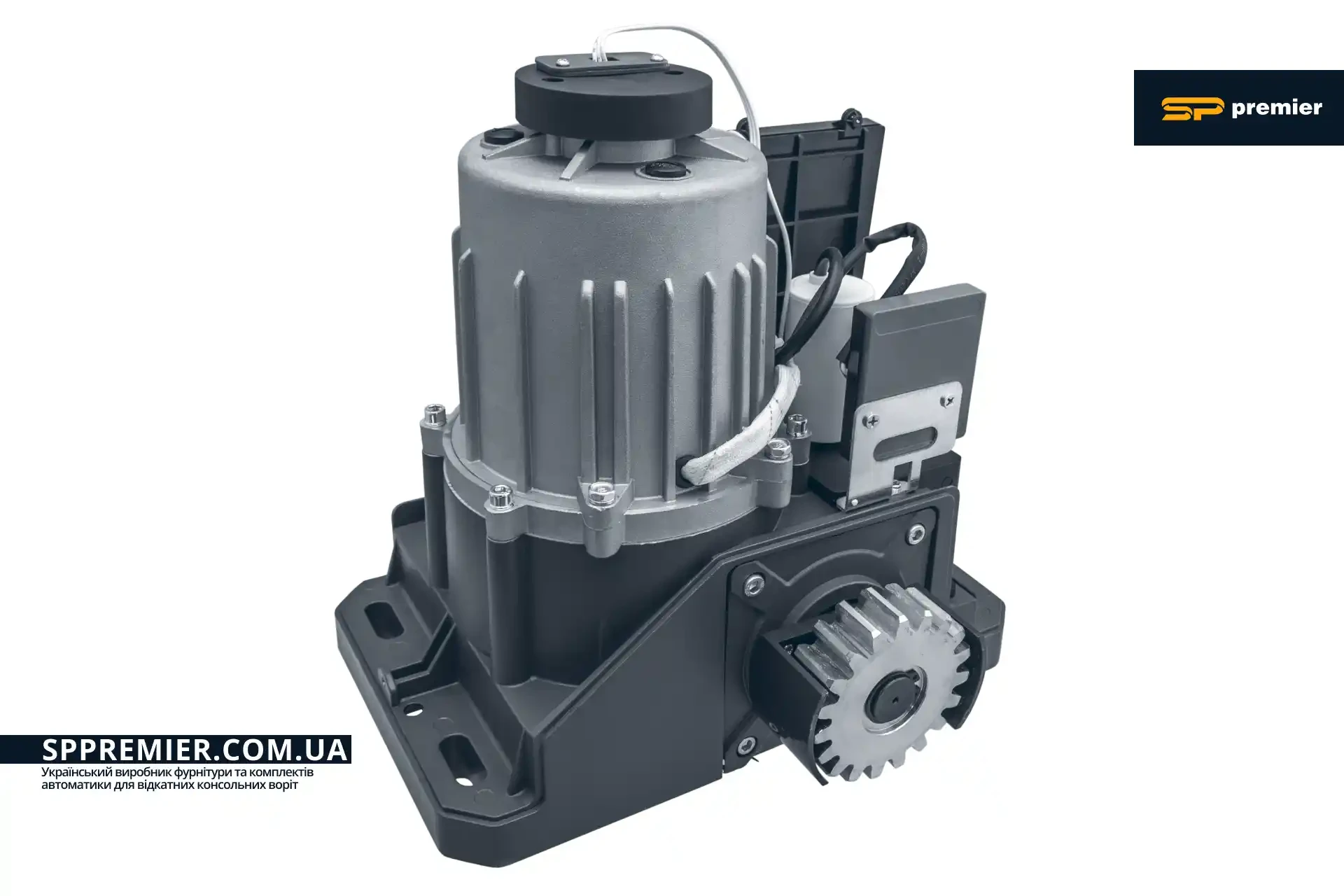

Електропривід комплекту автоматики для відкатних воріт SP Premier SP-1200AC

Магнітні кінцевики замість механічних

Безконтактні магнітні кінцевики кріпляться на зубчасту рейку та визначають крайні положення стулки без фізичного контакту. На відміну від механічних, вони не замерзають взимку і не зношуються — позиціонування залишається точним роками.

Плавний старт і плавна зупинка

Привід розганяє та сповільнює полотно без ривків. Це знижує ударні навантаження на рейку, шестерню та редуктор і продовжує ресурс усієї механіки воріт.

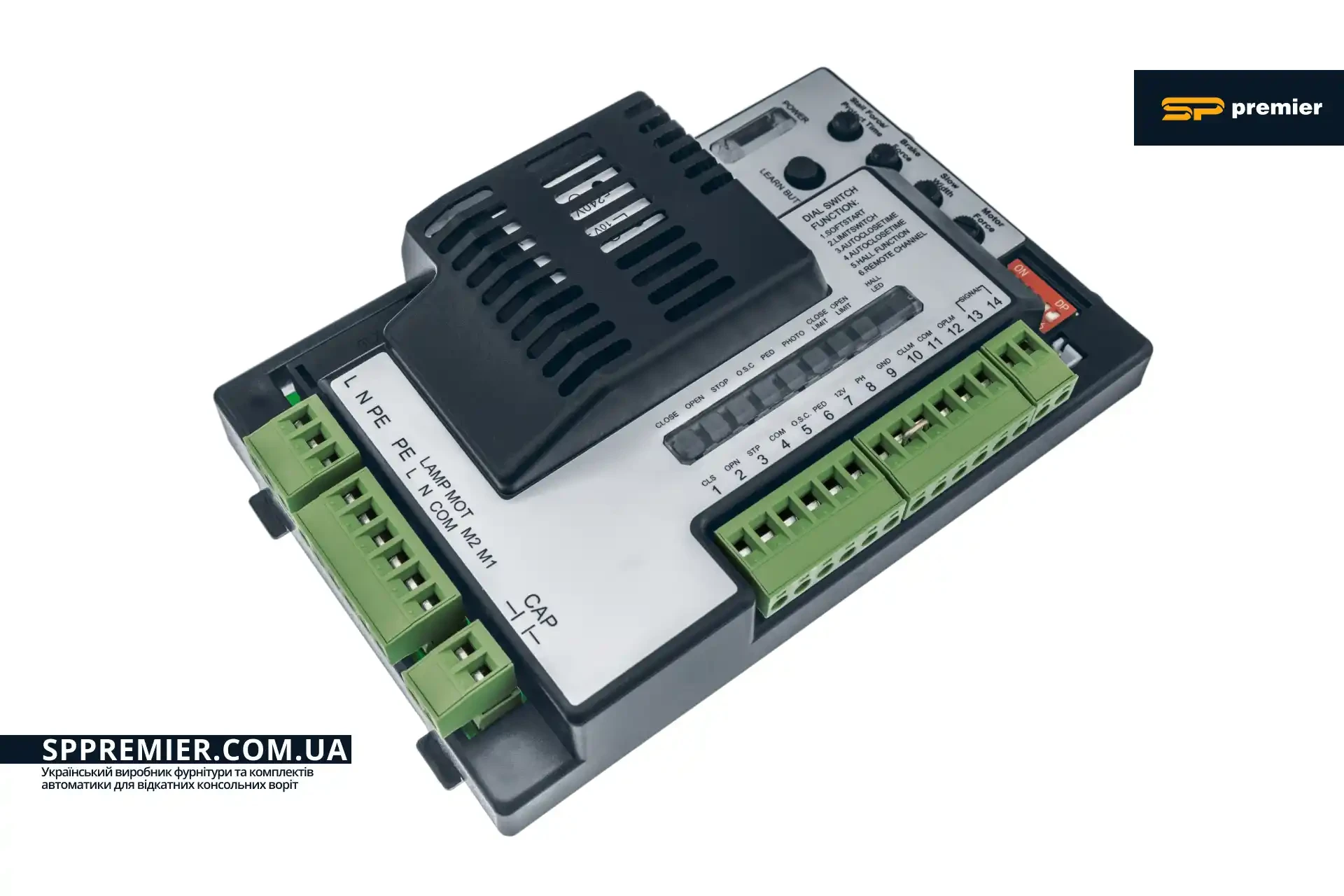

Блок комплекту автоматики для відкатних воріт SP Premier SP-1200AC

Захист двигуна від перегріву

Термозахист автоматично відключає мотор при досягненні критичної температури — двигун не вийде з ладу від перевантаження.

Металевий редуктор

Внутрішні компоненти редуктора виконані з металу — це більша зносостійкість при високих навантаженнях порівняно з полімерними шестернями та стабільна робота протягом усього терміну служби.

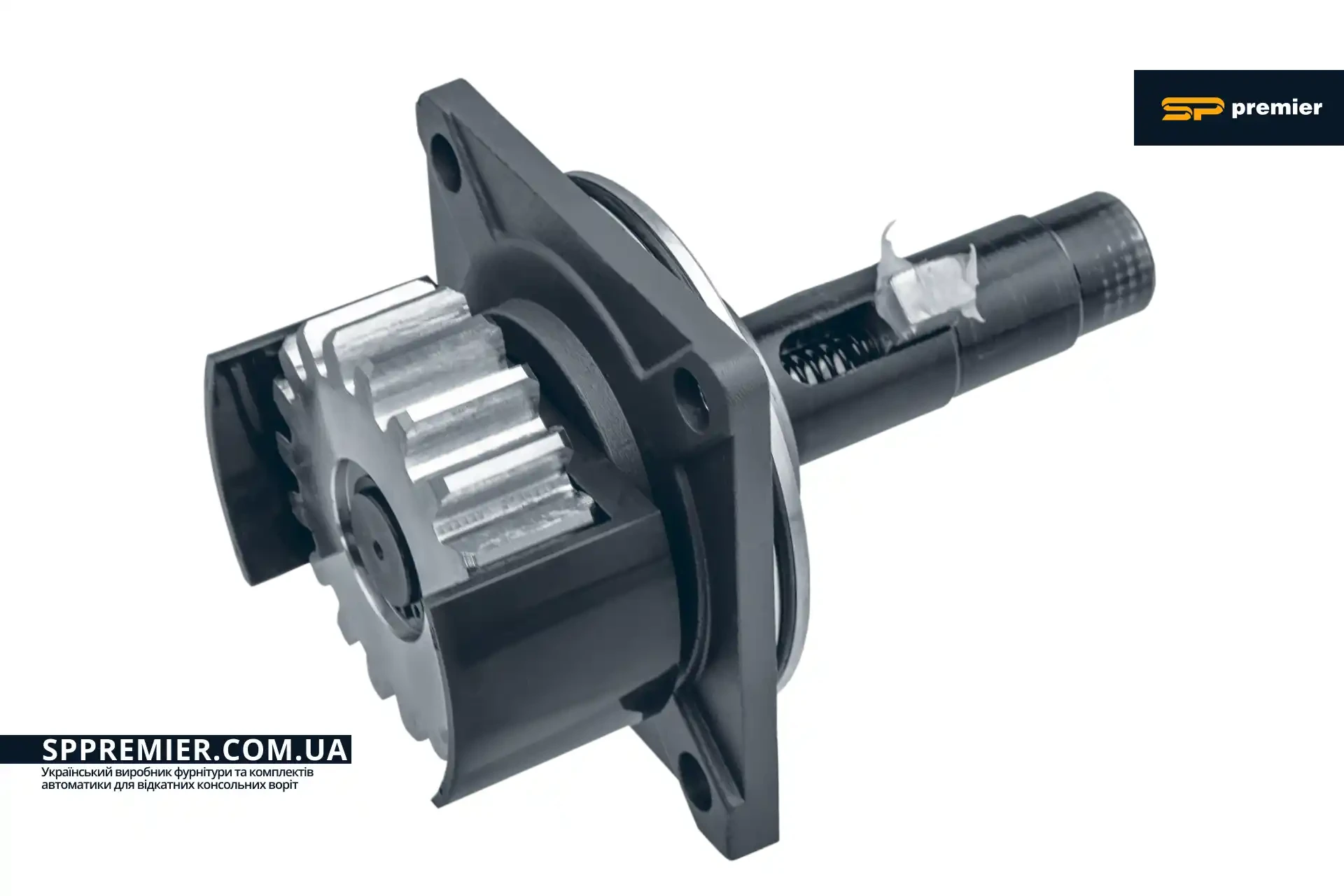

Металевий редуктор комплекту автоматики для відкатних воріт SP Premier SP-1200AC

Тиха робота

Рівень шуму не перевищує 60 дБ — це гучність звичайної розмови. Ворота не турбують ані вас, ані сусідів.

Ручне розблокування

Ключ розблокування переводить привід з автоматичного режиму в ручний — при відключенні електроенергії ворота легко відкрити вручну.

Просте підключення аксесуарів

Плата керування приймає фотоелементи, сигнальну лампу, додаткові пульти (до 40 шт.) та опціональний WiFi-модуль для керування зі смартфона.

Гарантія та підтримка в Україні

36 місяців гарантії на електропривід і 12 місяців на периферійні пристрої. Комплектуючі та запчастини в наявності, технічна консультація — українською.

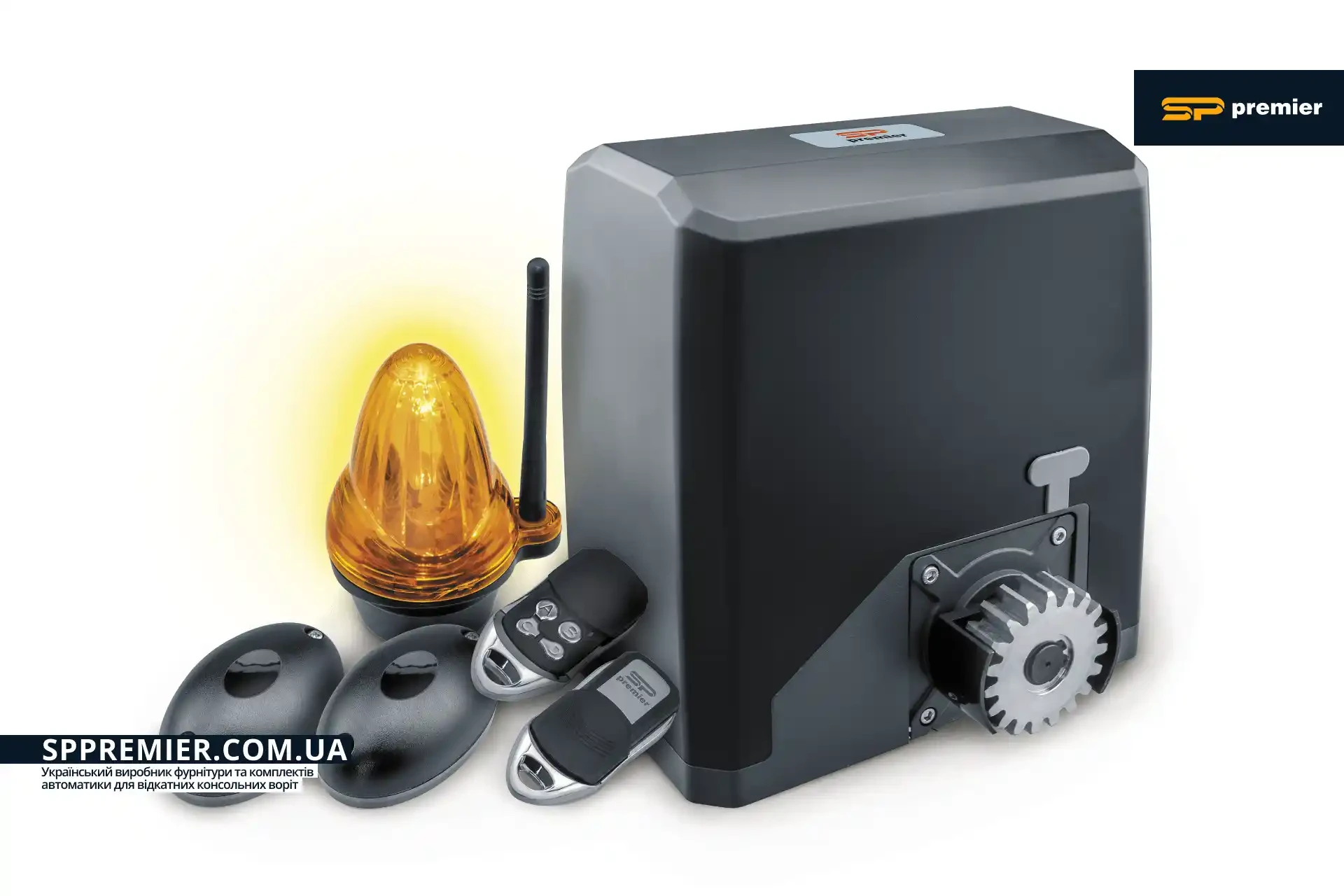

Комплект автоматики для відкатних воріт SP Premier SP-1200AC

Комплектація комплекту автоматики для відкатних воріт SP-1200AC

1. Електропривід 1200AC.
2. Пульти дистанційного керування — 2 шт.
3. Магнітні кінцевики — 2 шт.
4. Фотоелементи — 2 шт.
5. Сигнальна лампа з антеною.
6. Ключ розблокування.

Опціонально: WiFi-модуль — керування воротами зі смартфона через мобільний додаток.

Купується окремо: зубчаста рейка. Для вуличного монтажу рекомендуємо сталеву оцинковану рейку (сталь Q235): вона стійка до корозії, не потребує фарбування та змащення захисним покриттям. Стандартна довжина секції — 1000 мм, перетин 30×8 мм. Кількість секцій = ширина проїзду + 1 м запасу. Модуль зубців підбирається під вагу воріт — у нас в SP Premier менеджер допоможе розрахувати точну кількість і тип рейки під ваш проїзд.

Технічні характеристики комплекту автоматики для відкатних воріт SP-1200AC

Монтаж комплекту автоматики для відкатних воріт

Привід монтується на швелер (закладну) між роликовими опорами консолі, з внутрішнього боку воріт. Основні вимоги, які ми в SP Premier завжди перевіряємо при встановленні:

• Фундамент: швелер у бетонній основі або на гвинтових палях, відхилення від горизонталі — не більше 1–2 мм/м.
• Зачеплення: технологічний зазор між шестернею привода та рейкою — 1–2 мм. При надмірному притисканні зростає навантаження на мотор.
• Кінцевики: магнітні кінцевики виставляються так, щоб полотно зупинялося за 2–3 см до фізичного упору.
• Фотоелементи: встановлюються по обидва боки проїзду на висоті 50–60 см від землі з юстуванням ІЧ-променя.
• Сигнальна лампа: на верх найближчого до привода стовпа або на зручній для огляду висоті.
• Кабелі: живлення 3×1,5 мм² (220 В) прокладається окремо від слаботокових ліній — фотоелементи 4×0,22 мм², сигнальна лампа 2×0,75 мм², антена RG58. Підземна прокладка — у траншеї глибиною від 50 см у захисній гофрі.
• Електробезпека: заземлення обов'язкове. Плата керування чутлива до стрибків напруги, тому рекомендуємо підключення через стабілізатор.

Після монтажу система тестується на 5–10 повних циклах: перевіряється плавність ходу, спрацювання фотоелементів та всіх пристроїв керування.

Схема монтажу електродротів комплекту автоматики SP Premier для відкатних консольних воріт

Обслуговування автоматики відкатних воріт

Регулярне обслуговування продовжує термін служби системи. Базовий регламент простий:

• раз на кілька місяців змащувати зубці рейки та шестерню (літол, графітове або силіконове мастило);
• очищати лінзи фотоелементів від бруду та пилу — забруднені датчики можуть давати хибні спрацювання;
• перевіряти та підтягувати кріплення рейки (бобишки, болти) по всій довжині.

Чому обирають SP Premier

• Виробництво з 2002 року — понад 20 років роботи з фурнітурою та автоматикою для відкатних воріт.
• Адаптовано до українського клімату — робочий діапазон -20°C ~ +70°C, магнітні кінцевики, що не замерзають.
• Запас за масою — 1200 кг максимального навантаження покривають більшість приватних та комерційних воріт.
• Гарантія: 36 місяців на привід, 12 місяців на периферійні пристрої.
• Комплектуючі та запчастини в наявності — рейки, кінцевики, пульти, фотоелементи.
• Сервіс і технічна консультація в Україні.
• Доставка по всій Україні— Нова Пошта, САТ, Delivery.
• Оплата частинами — можливість купівлі в розстрочку.
• Монтаж фахівцями — встановлення, підключення та налаштування.

Питання від новачків

Чи входить зубчаста рейка в комплект SP-1200AC? Ні, рейка купується окремо: її довжина залежить від ширини вашого проїзду (ширина + 1 м запасу).

Що робити, якщо вимкнули світло? Перевести привід у ручний режим ключем розблокування з комплекту — і відкрити ворота вручну.

Скільки пультів можна підключити? До 40 пультів. У базовому комплекті — 2 шт., додаткові записуються кнопкою на платі керування: натискаєте кнопку запису, потім кнопку пульта — світлодіод підтверджує запис.

Чи можна керувати воротами зі смартфона? Так, з опціональним WiFi-модулем — через мобільний додаток.

Чи працює автоматика взимку? Так. Робоча температура — до -20°C, клас захисту IP44, а магнітні кінцевики, на відміну від механічних, не замерзають.

Чи можна змінити напрямок відкривання воріт? Так, напрямок руху (відкривання вліво/вправо) змінюється перестановкою дротів на платі керування.

Чи безпечні ворота для дітей і автомобілів? Фотоелементи зупиняють закривання при перетині ІЧ-променя, сигнальна лампа попереджає про рух полотна, а повторне натискання пульта виконує зворотну дію.

Документація

• Паспорт виробу
• Посібник користувача
• Гарантійні зобов'язання

Завантажити паспорт на комплект автоматики для відкатних воріт SP-1200AC
